Гідравлічні кінцеві вимикачі – це спеціальні пристрої в гідросистемах, призначені для автоматичного контролю та обмеження руху механізмів на крайніх положеннях. Простіше кажучи, гідравлічний кінцевий вимикач спрацьовує, коли рухомий елемент (наприклад, шток гідроциліндра) досягає заданої точки, і вмикає або вимикає подальшу подачу гідравлічної рідини. Таким чином забезпечується безпечна та стабільна робота обладнання: при досягненні критичних параметрів цей вимикач відключає чи запускає необхідні механізми. Зазвичай він виконаний як компактний гідроклапан або електромеханічний датчик, що реагує на механічний тиск або переміщення. У результаті кінцевий вимикач запобігає перевищенню граничних положень і допомагає автоматизувати роботу гідросистеми, захищаючи її від поломок та аварій.

Що таке гідравлічний кінцевий вимикач

Гідравлічний кінцевий вимикач – це елемент гідравлічної системи, який відстежує досягнення кінцевого положення або іншого заданого параметра та відповідно змінює стан гідролінії. Пристрій встановлюється на гідравлічному контурі і взаємодіє з рухомою частиною механізму. Коли, наприклад, шток циліндра доходить кінця свого ходу, він механічно натискає на важіль чи кнопку кінцевика. Далі спрацьовує внутрішній клапан: потік робочої рідини миттєво перекривається або відкривається, залежно від типу вимикача. Таким чином, гідравлічний кінцевик фіксує досягнення крайньої точки і запобігає небажаному подальшому руху механізму. Це дозволяє уникнути перевантажень, гідроударів і пошкоджень обладнання. Більшість таких вимикачів сконструйовані як механічні пристрої (без електроніки) для прямого впливу на потік рідини, хоча зустрічаються й електромеханічні моделі, що надсилають електричний сигнал у систему керування.

Функції кінцевих вимикачів (призначення)

Основне призначення кінцевих вимикачів – забезпечити безпеку та автоматизацію гідравлічних систем. Вони виконують кілька важливих функцій:

• Безпека та захист обладнання. Кінцевик служить своєрідним запобіжником, який зупиняє рух гідроциліндрів або інших приводів у кінцевих положеннях. Це запобігає механічним пошкодженням і аваріям, своєчасно відключаючи подачу тиску при небезпечних відхиленнях. У аварійних ситуаціях кінцевий вимикач може діяти як механічна аварійна кнопка, миттєво розриваючи подачу рідини і зупиняючи систему.

• Автоматизація процесів. В гідравлічних системах кінцеві вимикачі дозволяють автоматично виконувати задані дії при досягненні певної точки. Наприклад, при спрацьовуванні кінцевика може увімкнутись наступний етап циклу або відправитися сигнал на інший пристрій. Так забезпечується чітка послідовність роботи механізмів без участі оператора.

• Контроль робочих параметрів. Деякі різновиди кінцевих вимикачів слугують для контролю рівня та тиску рідини. Існують, зокрема, поплавкові кінцеві вимикачі, що реагують на рівень масла у баку: вони відключають насос при надто низькому рівні рідини або, навпаки, подають сигнал на його включення. Такі пристрої допомагають підтримувати стабільну роботу гідросистеми.

• Запобігання поломкам та зносу. Кінцеві вимикачі бережуть ресурси системи – не дають насосам працювати «вхолосту» і циліндрам перевантажуватися. При виникненні критичних ситуацій (перевищення тиску, заклинювання механізму) кінцевик спрацьовує і зупиняє систему, запобігаючи серйозній поломці. Це підвищує надійність та продовжує строк служби устаткування.

Види гідравлічних кінцевих вимикачів

Існує кілька класифікацій гідравлічних кінцевих вимикачів за будовою та принципом дії. Основні види можна розділити так:

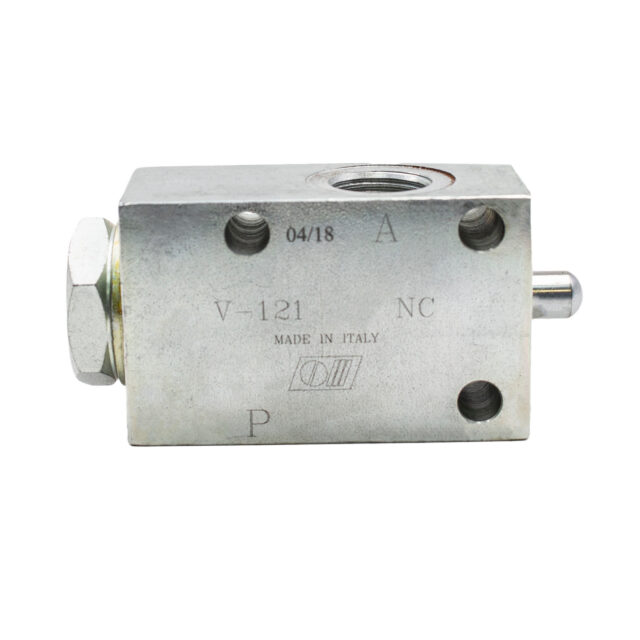

• За нормальним станом (стан “спокою”): Розрізняють нормально відкриті та нормально закриті кінцеві вимикачі. Нормально відкритий кінцевик у неробочому стані пропускає робочу рідину (клапан відкритий). При досягненні кінцевої позиції він спрацьовує та перекриває потік масла, зупиняючи рух приводу. Натомість нормально закритий вимикач у спокої блокує потік (клапан закритий), а при механічному натисканні відкриває шлях для рідини. Наприклад, кінцевий вимикач механічний нормально закритий залишається перекритим, доки якийсь вузол машини не натисне на нього – тоді клапан відкривається і подача тиску відновлюється. А кінцевий вимикач нормально відкритий, навпаки, в нормі тримає гідролінію відкритою, і лише при спрацюванні закриває її, зупиняючи рідину. Зустрічаються різні виконання: є навіть кінцевий вимикач-кнопка нормально відкритий, де ролю приводу відіграє кнопка – поки вона не натиснута, потік іде, а при натисканні клапан закривається.

• За конструкцією та принципом роботи: Виділяють механічні та електромеханічні гідравлічні кінцеві вимикачі. Механічні моделі діють безпосередньо як гідроклапани – тобто під час натискання важеля або кнопки вони фізично змінюють положення запірного елемента, перекриваючи чи відкриваючи канал потоку. Такі кінцевики не потребують електроживлення і відзначаються простою, надійною конструкцією. Електромеханічні ж обладнані контактною групою: при спрацюванні вони генерують електричний сигнал, який надходить у систему керування або на електромагнітний клапан. Простіше кажучи, електромеханічний кінцевий вимикач перетворює механічний вплив у електричний імпульс. Це дозволяє інтегрувати його в складніші автоматизовані комплекси (PLC, датчики тощо). Обидва різновиди широко застосовуються в гідравліці: механічні – коли потрібне просте автономне рішення, електромеханічні – для гнучкого керування та сигналізації.

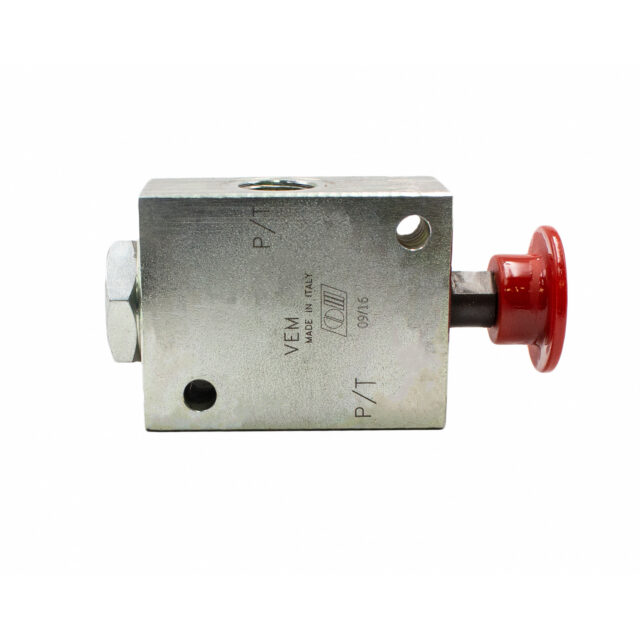

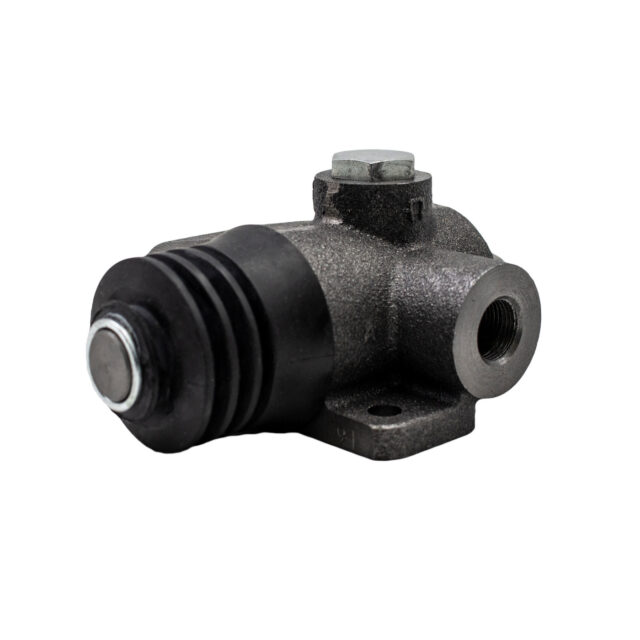

• За типом приводу (виконавчого елемента): Конструктивно кінцеві вимикачі можуть мати різні форми приводу, які здійснюють механічне натискання. Поширені кнопкові, роликові та важільні моделі. У кнопкових кінцевиках робочий орган натискає на пружну кнопку; у роликових – штовхає ролик на важелі; у важільних – зміщує важіль певної форми. Різниця полягає у способі передачі зусилля на внутрішній клапан. Роликові кінцевики зазвичай встановлюють для автоматичного відключення механізмів – наприклад, виступ на рухомій частині конструкції натискає ролик, і система зупиняється. Кнопкові та важільні моделі нерідко застосовують для включення певних систем або сигналізації: вони замикають контакт при натисканні і можуть запускати сигнал тривоги чи освітлення тощо. Окремо можна згадати аварійні кінцеві вимикачі: ті ж кнопкові пристрої яскравого кольору, призначені для ручного екстреного вимкнення гідросистеми (класичний приклад – механічна аварійна кнопка на гідравлічному обладнанні). За потреби різні конструкції можна підібрати під конкретні умови експлуатації – від мінімальних зусиль спрацювання до високого тиску і витрати рідини.

Сфери застосування

Гідравлічні кінцеві вимикачі знаходять застосування всюди, де використовуються гідроприводи і потрібен контроль кінцевих положень або аварійне відключення. Практично будь-яка гідравлічна система може бути обладнана кінцевиками для підвищення безпеки та автоматизації. Наведемо кілька типових сфер використання:

• Промислове обладнання. У верстатах, пресах, виробничих конвеєрах та іншій стаціонарній техніці кінцеві вимикачі контролюють переміщення гідроциліндрів і вузлів. Вони забезпечують точну зупинку робочих органів, запобігають перевантаженню механізмів і дозволяють автоматично перемикати етапи технологічного процесу.

• Будівельна та підйомна техніка. В екскаваторах, кранах, автовишках і гідравлічних підйомниках кінцеві вимикачі гарантують безпечну роботу. Наприклад, при досягненні максимальної висоти підйому або повного висунення аутригерів спрацьовує кінцевик і блокує подальший рух гідроциліндра. Це захищає від перекидання чи поломки техніки. Також у навантажувачах і маніпуляторах кінцевики не допускають виходу стріли за допустимі межі.

• Мобільна та сільськогосподарська техніка. Гідравліка широко використовується в сільгоспмашинах (трактори, комбайни, плуги) і спецтехніці. Кінцеві вимикачі там контролюють крайні положення навісного обладнання та циліндрів (підіймачі, відвали), запобігаючи пошкодженню агрегатів і спрощуючи керування. У вантажівках з гідробортами чи кранами ці пристрої відповідають за безпечне складання та розкладання механізмів.

• Гідравлічні станції та системи енергетики. У насосних станціях, гідроагрегатах і навіть гідравлічних приводах на виробництві кінцеві вимикачі слугують для моніторингу стану системи. Вони можуть сигналізувати про досягнення критичного тиску або граничного положення клапана, відключаючи обладнання щоб уникнути аварії. Це актуально в енергетиці, гірничодобувній галузі, нафтогазовому секторі та інших сферах, де є гідроприводи.

Як видно, спектр застосування дуже широкий – від невеликих гідравлічних пресів до великих промислових комплексів і будівельних машин. Надійний кінцевий вимикач значно підвищує безпеку, точність і довговічність роботи будь-якої гідравлічної системи.
