Гідравлічний клапан (клапан гідравлічний) – це ключовий компонент гідравлічної системи, призначений для керування потоком гідравлічної рідини. Інакше кажучи, гідравлічні клапани контролюють тиск, напрямок і витрату (об’єм) робочої рідини у гідравлічному контурі. Завдяки клапанам система гідравліки працює надійно та безпечно: вони відкривають або перекривають канали потоку, підтримують заданий тиск і дозволяють точно дозувати рух рідини. У результаті гідравлічні клапани забезпечують ефективну роботу різноманітного обладнання – від промислових верстатів до мобільної техніки.

Функції та призначення гідравлічних клапанів

Кожен гідравлічний клапан виконує певну роль у системі. Основні функції гідравлічних клапанів можна описати так:

• Регулювання тиску. Клапани підтримують оптимальний рівень тиску рідини та захищають систему від перевантажень. Наприклад, запобіжні клапани скидають надлишковий тиск, запобігаючи аваріям і пошкодженню обладнання.

• Контроль напрямку потоку. Деякі клапани перемикають напрямок руху рідини, дозволяючи спрямувати потік до потрібного циліндра або гідромотора. Це дає можливість змінювати напрям руху робочих механізмів (висування/втягування штока циліндра тощо) або перемикати між контурами.

• Регулювання витрати рідини. Клапани можуть обмежувати або дозувати потік, тим самим контролюючи швидкість роботи гідравлічних виконавчих органів. Такі елементи, як дроселі та регулятори витрат, дозволяють налаштувати швидкість руху масла і, відповідно, швидкість переміщення механізмів.

• Блокування та утримання. Багато клапани гідравлічні забезпечують фіксацію положення та безпеку, перекриваючи потік у певній частині системи. Наприклад, гідрозамки та зворотні клапани не допускають зворотного ходу рідини, утримуючи навантаження (цилиндр у заданому положенні) до моменту, поки не буде подано команду на рух.

Види гідравлічних клапанів

Існує дуже багато різновидів гідравлічних клапанів – від базових запобіжних до спеціалізованих клапанів під конкретні завдання. Нижче розглянемо основні види гідравлічних клапанів та їх призначення:

• Зворотні клапани. Пропускають рідину тільки в одному напрямку і блокують зворотний хід. Такі клапани запобігають небажаному відтоку масла назад, тим самим фіксуючи положення циліндрів і захищаючи насос від зворотного тиску.

• Запобіжні клапани. Вони ж переливні або розвантажувальні клапани, відкриваються при досягненні заданого тиску і скидають надлишок рідини в бак. Це гарантує, що тиск у системі не перевищить безпечного рівня.

• Дроселі і регулятори витрат. До цієї категорії належать клапани для регулювання витрати – наприклад, дросельні клапани з настроюваним отвором та спеціальні регулятори витрат (часто з компенсацією тиску). Вони дозволяють задавати швидкість потоку і, відповідно, швидкість руху гідравлічних механізмів.

• Дільники потоку. Такі пристрої розподіляють потік рідини між двома чи більше лініями. Дільники потоку забезпечують синхронну роботу двох циліндрів або рівномірний розподіл потоку між виконавчими органами, навіть при різному навантаженні.

• Гідрозамки. Це спеціальні клапани (часто виконані як клапани зворотні з керуванням від пилоту), що “замикають” рідину в гідроциліндрі. Гідрозамки утримують вантаж у піднятому стані або фіксують положення механізму, не дозволяючи опуститися чи зміститися до тих пір, поки не буде подано гідравлічний сигнал для розблокування.

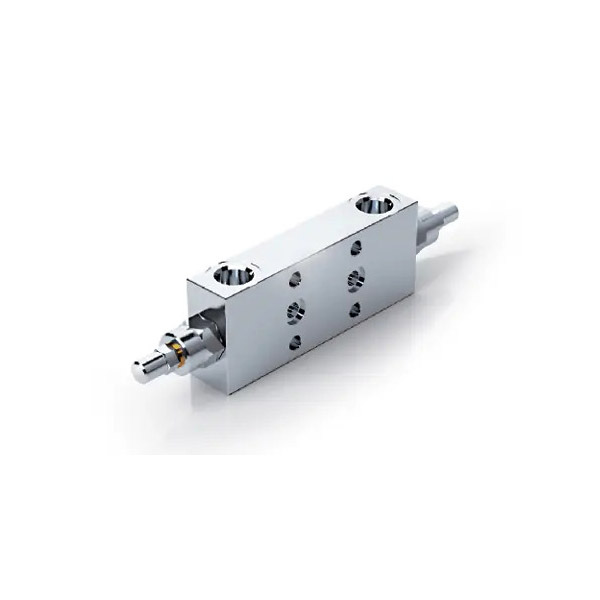

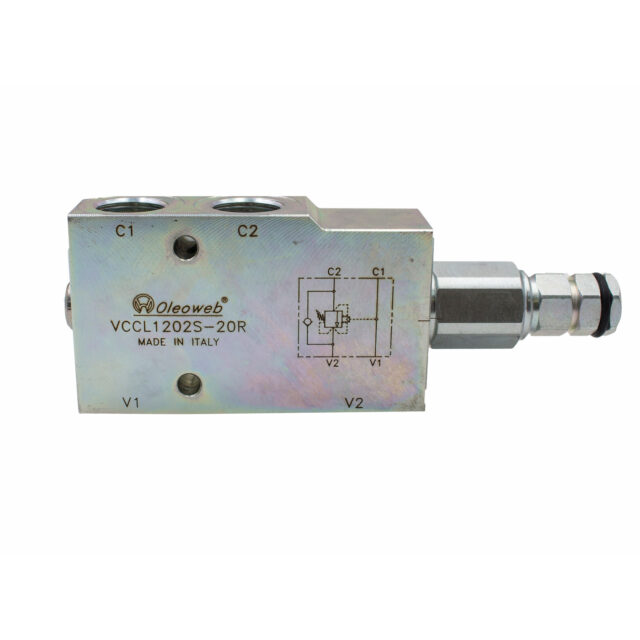

• Оверцентри (гальмівні, контрбалансні клапани). Оверцентр-клапан – це різновид гідравлічного клапана, що запобігає неконтрольованому опусканню навантаження. Він підтримує протитиск під вантажем (виступає як гідравлічне гальмо) і плавно скидає його, коли оператор подає команду. Такі контрбалансні клапани необхідні, наприклад, в кранах, підйомниках та іншій техніці, де потрібно утримувати вагу.

• Клапани послідовності. Вони відкривають потік до другого виконавчого механізму лише після того, як у першому створиться певний тиск або завершиться рух. Ці клапани забезпечують виконання операцій у чіткій послідовності – наприклад, спочатку спрацьовує один циліндр, а потім автоматично підключається інший.

• Клапани пріоритету тиску. Пріоритетні клапани спрямовують потік спершу до найбільш важливого контуру (наприклад, до рульового керування або гальм), забезпечуючи йому необхідний тиск, а надлишковий потік відправляють на інші функції. Таким чином, критично важливі системи завжди отримують достатньо тиску й масла.

• Регенеративні клапани. Спеціальні клапани регенеративні використовуються для прискорення роботи гідроциліндрів. В режимі регенерації такий клапан з’єднує порожнину штока циліндра з подаючою лінією, направляючи повертаючу рідину назад у циліндр. Це дозволяє швидше висувати шток (за рахунок об’єднання потоків) при невеликому навантаженні.

• Клапани типу “Hi-Low” для здвоєних насосів. Такі вузли застосовуються в системах з двома насосами (високого потоку і високого тиску). Клапани типу “hi-low” автоматично перемикають режим роботи: на низькому тиску обидва насоси працюють разом для швидкого руху, а коли тиск досягає встановленого порогу, клапан скидає великий насос на холостий хід, і далі тиск наростає тільки від малого насоса. Це підвищує продуктивність і економить енергію.

• Клапани обриву (аварійні). Під “аварійними” маються на увазі клапани, що спрацьовують при різкому збільшенні потоку – наприклад, при обриві гідролінії. Клапани обриву миттєво перекривають потік у випадку розриву шланга або різкого падіння навантаження, запобігаючи раптовому опусканню обладнання та витоку масла. Це важливий елемент безпеки в підйомних механізмах.

• Клапани для маркерів сівалки. Це вузькоспеціалізовані розподільчі клапани, що встановлюються на сільськогосподарських сівалках. Вони автоматично перемикають подачу гідравліки на лівий або правий маркер по черзі. Таким чином, клапани для маркерів сівалки забезпечують опускання маркерів по черговості при розворотах, полегшуючи роботу механізатора і точне ведення рядків.

• Клапани перевороту плуга. Ще один спеціальний тип клапанів, застосовуваний на оборотних плугах. Клапан перевороту плуга керує циліндром повороту рами плуга: у верхній точці він перемикає потік на зворотний бік, що дозволяє автоматично перевернути плуг для наступної борозни. Такий клапан синхронізує рух двох секцій циліндра, забезпечуючи плавний і одночасний переворот.

• Кінцеві вимикачі (кінцеві клапани). Це механічні гідравлічні клапани, які спрацьовують при досягненні рухомим механізмом крайнього положення. Кінцеві вимикачі можуть бути нормально відкритими або нормально закритими і встановлюються так, що в кінці ходу шток циліндра натискає на плунжер вимикача. У результаті клапан або перекриває потік, або подає сигнал на інший контур. Кінцеві клапани використовуються для автоматизації: вони зупиняють рух у потрібний момент або запускають наступну операцію без участі оператора.

Сфери застосування гідравлічних клапанів

Гідравлічні клапани знайшли застосування всюди, де використовується гідравліка. Ось основні сфери та приклади:

• Мобільна техніка і транспорт: Будівельні та дорожні машини (екскаватори, навантажувачі, крани), комунальна техніка (сміттєвози, автовишки), вантажівки та спецтранспорт – усюди гідравлічні клапани керують рухом стріл, платформ, забезпечують роботу гальмівних систем і підйомників.

• Сільськогосподарська техніка: Трактори, комбайни, сівалки та обприскувачі оснащені гідросистемами. Клапани регулюють підйом і опускання навісного обладнання, керують гідромоторами, а спеціальні клапани (як-от для маркерів сівалки чи перевороту плуга) автоматизують польові операції.

• Промислове обладнання: На виробництві гідравлічні клапани використовуються в гідравлічних пресах, верстатах, випробувальних стендах, конвеєрах та інших механізмах. Вони підтримують стабільний тиск у системах, забезпечують точність рухів і захищають дорогі компоненти від перевантажень.

• Автомобільна та авіаційна галузь: Вантажні автомобілі, автобуси та авіація також використовують гідравліку (наприклад, гідропідсилювачі керма, гідравлічні гальма, системи шасі літаків). Клапани в цих системах відповідають за швидке й надійне спрацьовування гідроприводів, гарантуючи безпеку та керованість.

Підсумовуючи, гідравлічні клапани – невід’ємна частина будь-якої сучасної гідросистеми. Правильний вибір і налаштування клапанів забезпечує довговічну, безвідмовну та точну роботу гідравлічного обладнання у всіх сферах, де воно застосовується.
