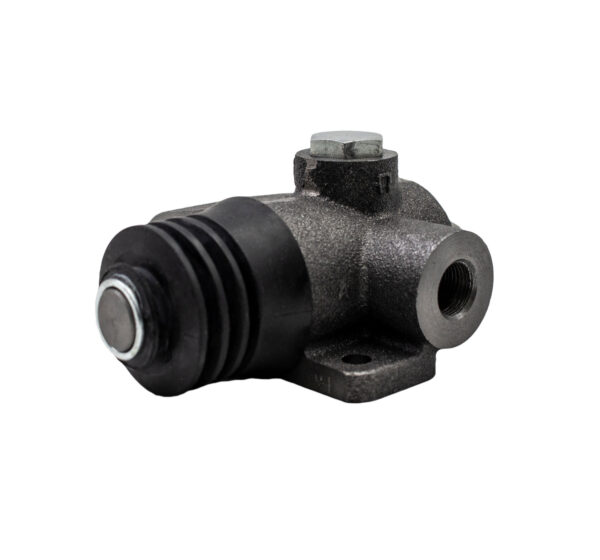

Кінцевий механічний вимикач — це клапан нормально закритий (NC), що відкриває потік робочої рідини в гідравлічному контурі за допомогою механічного впливу.
Принцип роботи та застосування
- Відкриття потоку. Коли регулювальна ручка механічно натискається, клапан відкривається, дозволяючи вільно проходити маслу з порту P (тиск) до порту А (привід).
- Послідовна дія. Вимикач ідеально підходить для активації послідовної дії двох гідроциліндрів. Наприклад, він може бути встановлений таким чином, щоб один циліндр завершив свій рух і лише потім запустив інший.
- Обмежувальна функція. Також він може виконувати роль обмежувального клапана, запобігаючи виходу рухомого механізму за встановлені межі.
Таким чином, цей пристрій забезпечує точне та надійне керування послідовністю операцій у гідравлічній системі.

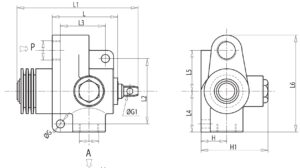

Схема підключення та принцип роботи
Для правильного підключення та розуміння принципу роботи клапана дотримуйтесь наступної схеми:
- Підключення:
- Порт “P” підключіть до розподільника.
- Порт “A” підключіть до гідравлічного контуру або до приводу.
- Принцип роботи:
- Коли повзун спрацьовує, потік робочої рідини з P до A блокується.
- Водночас, зворотний клапан забезпечує вільний потік у протилежному напрямку — від A до P.
Такий принцип дії дозволяє керувати рухом приводу в одному напрямку, залишаючи вільним його повернення.
