Манометр – це вимірювальний прилад, призначений для контролю тиску рідини, газу або повітря в системі. У гідравліці він допомагає своєчасно виявити перевантаження, падіння тиску, несправність насоса, засмічення фільтрів або неправильну роботу клапанів. Для стабільної роботи обладнання манометри є одним із базових елементів контролю, оскільки навіть невелике відхилення тиску може впливати на продуктивність, безпеку та ресурс гідравлічної системи.

Манометр використовується не лише у промисловій гідравліці. Такі прилади потрібні в сільськогосподарській техніці, спецтехніці, вантажному транспорті, компресорному обладнанні, насосних станціях, системах водопостачання, пневматиці та сервісному обслуговуванні техніки.

Основні типи манометрів

За конструкцією та призначенням манометри поділяються на кілька основних типів. Найпоширеніший варіант – технічний манометр зі стрілочною шкалою, який підходить для більшості стандартних задач контролю тиску. Він простий у використанні, надійний і не потребує складного налаштування.

Радіальний манометр має підключення знизу корпусу, тому зручний для монтажу на трубопроводах, гідростанціях, фільтрах і розподільниках. Торцевий манометр оснащується заднім підключенням, що дозволяє встановлювати його на панелі керування або в місцях, де важлива компактність монтажу.

Окремо варто виділити електронний і цифровий манометр. Такі моделі забезпечують точніше зчитування показників, можуть мати дисплей, функцію фіксації пікового тиску та додаткові режими вимірювання. Диференціальний манометр застосовується для контролю різниці тиску між двома точками системи, наприклад до та після фільтра. Водяний манометр використовується у системах, де потрібно контролювати тиск води або інших неагресивних рідин. Також існують компактні моделі для шин, які застосовують для перевірки тиску в колесах автомобілів, причепів, вантажної та аграрної техніки.

Характеристики та класифікація

Під час вибору манометра важливо враховувати діапазон вимірювання, клас точності, тип підключення, діаметр корпусу, матеріал виконання, робоче середовище та умови експлуатації. Для гідравліки зазвичай обирають моделі з достатнім запасом по тиску, щоб прилад не працював постійно на межі своїх можливостей.

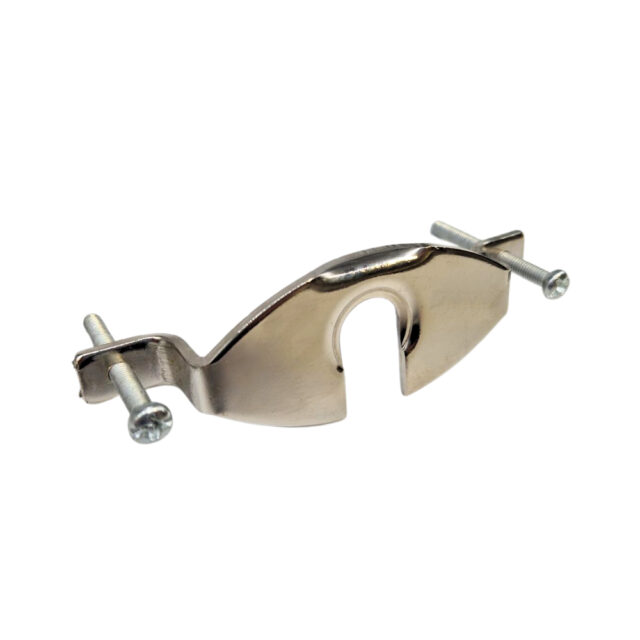

Манометри можуть відрізнятися за діаметром корпусу, наприклад 40, 50, 63, 100 або 160 мм. Для компактних систем часто використовують прилади на 63 мм, а для зручності монтажу можуть знадобитися додаткові елементи, зокрема кріплення для манометра 63 мм. Якщо прилад встановлюється в умовах вібрації або ризику механічного пошкодження, доцільно використовувати захист манометра гумовий. Для безпечного підключення, обслуговування або демонтажу застосовують крани для манометра, які дозволяють перекривати тиск перед приладом.

Переваги використання

Головна перевага манометра – постійний контроль тиску в системі. Завдяки цьому оператор може швидко помітити нестабільну роботу обладнання та запобігти серйозним поломкам. Прилад допомагає продовжити ресурс насосів, гідроциліндрів, рукавів високого тиску, клапанів і розподільників.

Якісний манометр підвищує безпеку роботи, оскільки перевищення допустимого тиску може призвести до пошкодження обладнання або аварійної ситуації. Крім того, регулярний контроль тиску дозволяє точніше налаштовувати систему, зменшувати навантаження на вузли та підтримувати стабільну продуктивність техніки.

Де використовуються манометри

Манометри застосовуються у гідравлічних системах спецтехніки, тракторів, комбайнів, навантажувачів, самоскидів, маніпуляторів, пресів, підйомників і промислового обладнання. Вони також потрібні на СТО, у виробничих цехах, на насосних станціях, у системах водопостачання, компресорних установках та пневматичних лініях.

Для мобільної техніки важливо обирати моделі, стійкі до вібрацій, перепадів температури та механічних навантажень. Для стаціонарного обладнання більше значення мають точність, зручність зчитування показників і сумісність із конкретним типом підключення.

Принцип роботи

Класичний механічний манометр працює за рахунок деформації чутливого елемента під дією тиску. Найчастіше використовується трубка Бурдона: коли тиск у системі зростає, трубка змінює форму, а механізм передає цей рух на стрілку. Стрілка переміщується по шкалі та показує поточне значення тиску.

Електронний або цифровий прилад використовує датчик тиску, який перетворює фізичний вплив середовища в електричний сигнал. Після обробки сигналу значення відображається на дисплеї. Такий варіант зручний, коли потрібна підвищена точність або швидке зчитування показників.

Переваги купівлі в Гідравліка-Груп

Компанія Гідравліка-Груп пропонує манометри та аксесуари для гідравлічних, пневматичних і технічних систем. У каталозі можна купити прилади різного типу, діапазону тиску та способу підключення, а також підібрати необхідні комплектуючі для монтажу.

Переваги замовлення в Гідравліка-Груп – це висока якість продукції, офіційна гарантія, професійна консультація, доставка по Україні та мінімальний термін поставки. Завдяки прямі поставки від виробників клієнти отримують перевірені товари за справедливою вартістю. Для постійних клієнтів і великих замовлень доступні гнучкі ціни на оптові поставки, а для роздрібних покупців діє вигідна ціна на популярні позиції.

Як правильно вибрати манометр

Щоб правильно підібрати манометр, спочатку потрібно визначити максимальний робочий тиск системи. Оптимально, коли нормальний робочий тиск знаходиться приблизно в середній частині шкали приладу. Це підвищує точність зчитування та зменшує ризик пошкодження механізму.

Також важливо врахувати тип підключення: радіальний або торцевий. Якщо прилад монтується на трубопровід чи гідравлічний вузол, часто зручнішим буде радіальний варіант. Якщо манометр встановлюється на панель або щит керування, краще підійде торцевий тип. Для систем із вібрацією варто розглянути моделі з демпфером або додатковим гумовим захистом.

Часті запитання

Який манометр краще обрати для гідравліки?
Для гідравлічних систем зазвичай обирають технічний манометр із відповідним діапазоном тиску, міцним корпусом і надійним різьбовим підключенням. Важливо, щоб прилад мав запас по тиску та підходив до умов експлуатації.

Чим відрізняється радіальний манометр від торцевого?
Радіальний манометр має нижнє підключення, а торцевий – заднє. Вибір залежить від місця монтажу та зручності зчитування показників.

Коли потрібен цифровий манометр?
Цифровий манометр варто обирати, коли потрібна висока точність, зручне відображення даних або контроль нестандартних параметрів тиску.

Навіщо потрібні крани для манометра?
Крани для манометра дозволяють перекривати подачу тиску до приладу, спрощують його заміну, перевірку та захищають від різких гідравлічних ударів.

Чи можна підібрати аксесуари разом із манометром?
Так, у Гідравліка-Груп можна підібрати не лише манометр, а й захисний кожух, кран, адаптер або кріплення для манометра 63 мм відповідно до параметрів вашої системи.
