Кінцевий вимикач-кнопка — це клапан нормально відкритий (NO), що використовується для блокування проходження масла в гідравлічному контурі. На відміну від нормально закритого, він вільно пропускає потік рідини, поки не буде активований.
Принцип роботи та застосування
- Блокування потоку: Коли повзунок клапана механічно натискається, він закривається, блокуючи потік робочої рідини. Після зняття механічного впливу, клапан повертається у відкрите положення.
- Обмежувальна функція: Цей клапан ідеально підходить для використання як обмежувальний вимикач, який зупиняє рух приводу після досягнення кінцевої точки, або для захисту від перевантажень.
- Активація: Клапан дозволяє чітко контролювати послідовність операцій у гідравлічній системі, блокуючи її до моменту, коли виконавча частина механізму досягне певної позиції.

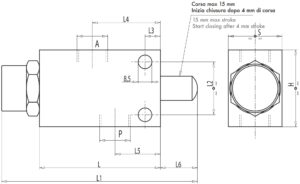

| Пропускна здатність, л/хв | Різьба , G | Макс. тиск, Бар | L, мм | L1, мм | L2, мм | L3, мм | L4, мм | L5, мм | L6, мм | H, мм | S, мм | Вага, кг |
| 40 | 3/8″ | 350 | 80 | 129 | 35 | 8 | 45 | 30 | 24 | 56 | 35 | 1,24 |
| 60 | 1/2″ | 350 | 80 | 129 | 35 | 8 | 45 | 30 | 24 | 62 | 35 | 1,24 |
