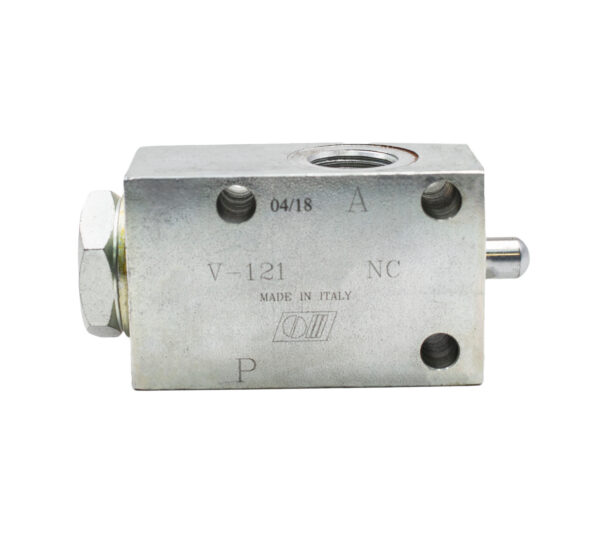

Кінцевий механічний вимикач — це клапан, який в нормальному стані закритий, тобто блокує потік робочої рідини. Він відкриває контур лише після механічного спрацьовування.
Принцип роботи та застосування
- Відкриття потоку. Коли повзун вимикача активується (наприклад, під час руху гідроциліндра), він відкриває клапан. Це дозволяє маслу вільно проходити від порту P (тиск) до порту A (привід).
- Сфери застосування:
- Послідовне керування. Клапан можна використовувати для встановлення послідовності роботи двох гідроприводів. Один циліндр активує вимикач, що дозволяє запустити рух іншого.
- Обмеження руху. Його також можна застосовувати як клапан кінцевого ходу. У цьому випадку він перенаправляє потік рідини безпосередньо в бак, зупиняючи рух приводу.

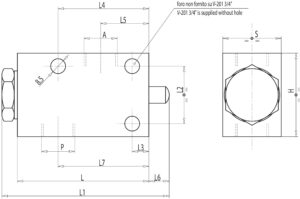

| Пропускна здатність, л/хв | Різьба , G | Макс. тиск, Бар | L, мм | L1, мм | L2, мм | L3, мм | L4, мм | L5, мм | L6, мм | L7, мм | H, мм | S, мм | Вага, кг |
| 50 | 3/8″ | 350 | 80 | 105 | 35 | 10 | 55 | 30 | 14 | 55 | 50 | 35 | 0,962 |
| 70 | 1/2″ | 350 | 80 | 105 | 35 | 10 | 55 | 28,5 | 14 | 55 | 50 | 35 | 0,934 |
| 100 | 3/4″ | 350 | 88 | 115 | 50 | 20 | 68 | 23 | 14 | 61 | 70 | 45 | 0,86 |
