Гідрозамок Z2S6 — це пілотний подвійний зворотний клапан, що призначений для блокування потоку гідравлічної рідини в одному напрямку, одночасно дозволяючи вільний потік у протилежному. Розблокування закритих каналів відбувається за допомогою пілотного сигналу.
Цей клапан є незамінним для:
- Зняття надмірного тиску з гідравлічних розподільників.
- Запобігання аварійним ситуаціям, зокрема падінню вантажу в разі обриву гідролінії.
- Точної фіксації виконавчих механізмів, усуваючи їхнє небажане переміщення.

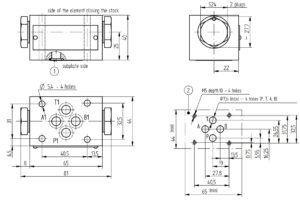

Гідрозамок монтується за типом «сендвіч» і може бути встановлений у будь-якому робочому положенні.
Конструкція та принцип дії гідрозамка Z2S6
Гідрозамок Z2S6 — це подвійний зворотний клапан, що складається з двох окремих, але керованих клапанів, які розміщені в одному корпусі.
- Вільний потік: Гідравлічна рідина вільно проходить від A1 до A або від B1 до B.
- Блокований потік: У зворотному напрямку, від A до A1 або від B до B1, потік повністю закритий.
Як відбувається керування

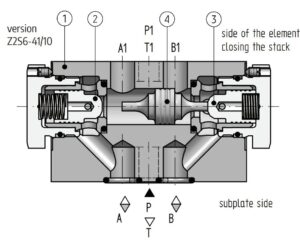

Коли рідина надходить, наприклад, від A1 до A, поршень (4) переміщується вправо і відкриває кульовий клапан зворотного клапана (3). Таким чином, потік від B до B1 стає відкритим. Аналогічний процес відбувається, коли потік йде від B1 до B.
Важливо: Щоб обидва клапани повністю закрилися і забезпечили надійну герметичність, тиск у каналах A1 та B1 має бути знижений, що досягається їх під’єднанням до зливної лінії. Це запобігає витокам і забезпечує надійну фіксацію механізму.
Ключові особливості:
- Універсальність монтажу. Завдяки стандартизованій схемі портів (DIN 24 340, ISO 4401, CETOP RP 121 H), цей гідрозамок легко інтегрується в будь-яку стандартну гідравлічну систему.
- Абсолютна герметичність. Клапан забезпечує надійне закриття одного або обох портів приводу, що гарантує відсутність витоків.
- Оптимізований для модульних систем. Ідеально підходить для використання в компактних модульних (штабельованих) системах, заощаджуючи простір.
- Гнучкість налаштувань. Ви можете обрати один із трьох доступних тисків відкриття для адаптації клапана під конкретні потреби вашої системи.
