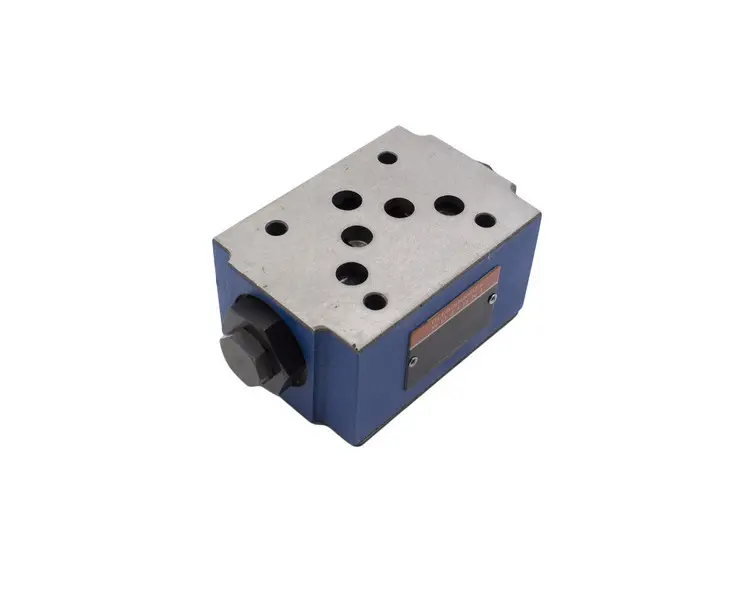

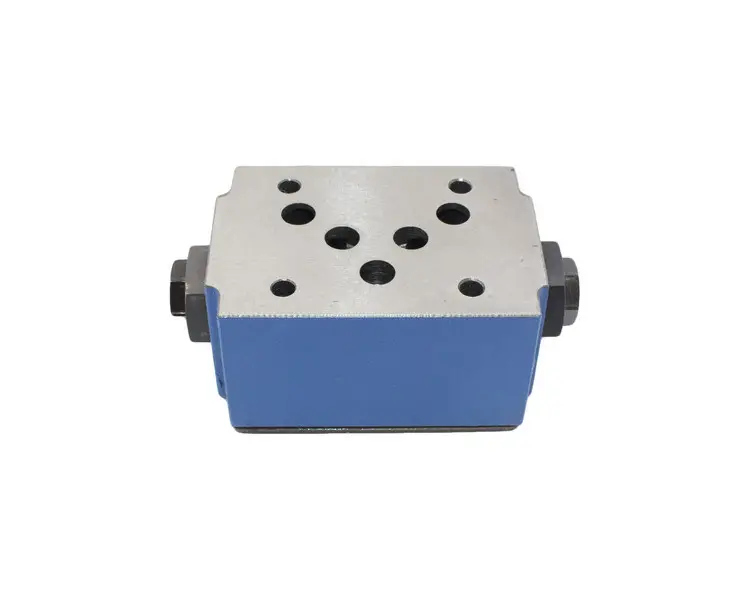

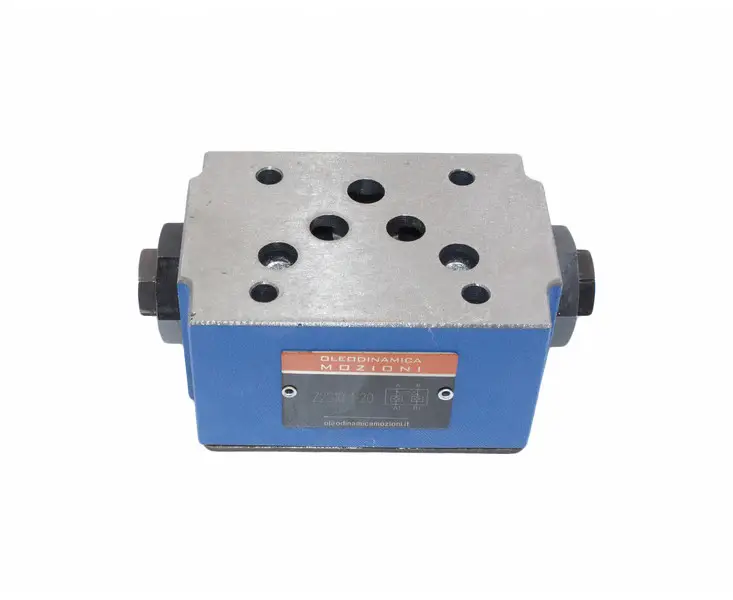

- Гідрозамок Z2S10, розрахований на умовний прохід DN10, є надійним рішенням для модульного (плитного) монтажу. Цей пілотний подвійний зворотний клапан ефективно керує потоком гідравлічної рідини, забезпечуючи її вільний рух в одному напрямку та блокуючи зворотний, доки не спрацює пілотний сигнал.
Його ключові переваги:
- Розвантаження розподільника: Знімає тиск з гідравлічного клапана.
- Захист від аварій: Запобігає падінню вантажу при пошкодженні гідролінії.
- Стабільна фіксація: Унеможливлює небажане повзання заблокованих виконавчих механізмів.
Клапан використовується для монтажу типу «сендвіч» (стиковий або модульний) в будь-якому робочому положенні.
Принцип роботи та конструкція

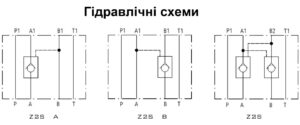

Гідрозамок Z2S10 є подвійним зворотним клапаном, де в одному корпусі об’єднано два керованих клапани. Ці клапани додатково оснащені кульовими клапанами попереднього відкриття.
- Вільний потік: Рідина вільно протікає в одному напрямку: з каналу А1 в А та з В1 в В.
- Закритий потік: У зворотному напрямку, з А в А1 і з В в В1, потік заблокований.
Як відбувається керування потоком

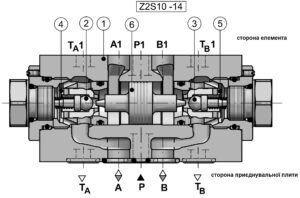

Коли рідина надходить, наприклад, з каналу А1 в А, вона тисне на золотник (6), який переміщується і спочатку відкриває кульовий клапан попереднього відкриття (3), а потім головний конус клапана (5). У цей момент канал з В в В1 залишається відкритим, забезпечуючи вільний потік. Аналогічний процес відбувається, коли потік іде з В1 в В.
Завдяки кульовим клапанам попереднього відкриття вдається уникнути гідравлічних ударів: вони забезпечують плавне, дросельоване відкриття, що запобігає різкому перепаду тиску.
Забезпечення герметичності

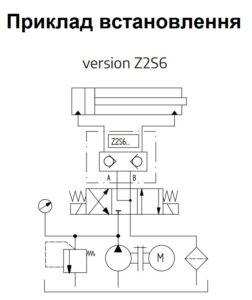

Для повного закриття клапанів, що гарантує герметичність, канали А1 і В1 мають бути під’єднані до зливної магістралі. Це забезпечує надійну фіксацію положення гідроциліндра.
Основні особливості:
- Стандартні монтажні розміри: Схема портів відповідає міжнародним стандартам DIN 24 340, ISO 4401 і CETOP RP 121 H, що забезпечує легку інтеграцію в будь-яку систему.
- Надійна герметичність: Гарантує повне закриття одного або обох портів виконавчого механізму (приводу), запобігаючи витокам.
- Модульна конструкція: Ідеально підходить для використання в модульних системах (штабелювання).
- Гнучкість налаштувань: Можливість вибору одного з трьох різних тисків відкриття дозволяє адаптувати клапан під конкретні потреби.
Комплектація та монтаж
Кожен комплект постачається з усім необхідним для надійного монтажу гідрозамка.
- Ущільнювальні кільця (O-ring): У комплекті є 5 ущільнювальних кілець розміром 12 x 2 мм для портів P, A, B, TA, TB. Вони забезпечують повну герметичність з’єднання, запобігаючи витокам.

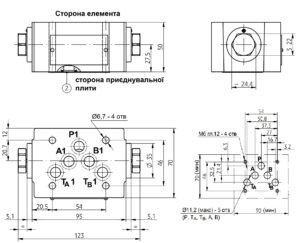

- Монтажна плита: Конфігурація отворів відповідає міжнародним стандартам:
- CETOP RP 121H (позначення CETOP 4.2-4-05)
- ISO 4401 (позначення ISO 4401-05-04-0-94)
- Це гарантує сумісність клапана з більшістю стандартних гідравлічних систем.
Кріплення
Кріпильні болти: Для надійного закріплення клапана використовуються 4 болти М6 x L* класу міцності 10.9 (згідно з PN-EN ISO 4762).
Рекомендований момент затягування: Для оптимального кріплення застосовуйте крутний момент 15 Нм.
