Героторні гідромотори – ефективні низькошвидкісні двигуни високого моменту

Героторний гідромотор (іноді його також називають героторний насос) – це різновид гідравлічного двигуна із внутрішнім зубчастим зачепленням. Він перетворює енергію потоку гідравлічної рідини на механічне обертання валу, забезпечуючи високий крутний момент на низьких обертах. Назва «gerotor» походить від словосполучення generated rotor – «генерований ротор», підкреслюючи особливу конструкцію ротора. Основу такого мотора становить героторна пара – внутрішня і зовнішня шестірні, що утворюють замкнуті камери змінного об’єму. Внутрішня шестірня (ротор) має на один зуб менше, ніж зовнішня (статор), і встановлена з ексцентриситетом. При подачі рідини під тиском ця пара забезпечує плавне обертання ротора всередині статора і створює тягове зусилля на валу. Такі мотори належать до типу низькошвидкісних високомоментних (LSHT) двигунів, їх також часто називають орбітальними гідромоторами, адже рух ротора всередині статора відбувається по орбіті.

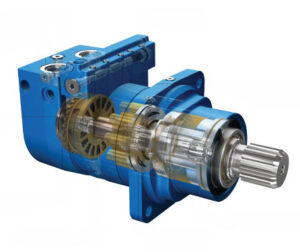

Конструкція і принцип роботи героторного мотору

Героторний гідромотор має відносно просту, але надійну будову. Основні компоненти його конструкції включають міцний корпус, вихідний вал, розподільчий механізм (золотникового або дискового типу) та героторний вузол (героторну пару). Рідина під тиском подається через канали в корпусі до робочих камер, утворених між ротором і статором. Поступаючи в ці камери, рідина змушує внутрішній ротор здійснювати обертальний та орбітальний рух всередині зовнішньої шестірні. Внутрішній ротор, будучи з’єднаним із вихідним валом (через шліцеве або карданне з’єднання), передає на вал крутний момент, змушуючи його обертатися. Цей процес відбувається безперервно: поки одна група камер заповнюється рідиною і штовхає ротор, інша – витісняє рідину через вихідний отвір, забезпечуючи плавний цикл всмоктування і нагнітання. Завдяки різниці в кількості зубців (наприклад, 6 на роторі і 7 на статорі) та ексцентриситету, при кожному повороті ротора створюється кілька циклів всмоктування-нагнітання, що забезпечує рівномірне обертання без ривків. Рух героторної пари може відбуватися в обох напрямках, тому більшість героторних гідромоторів є реверсивними – напрям обертання визначається напрямом потоку рідини.

Героторний механізм в дії: внутрішній ротор із 6 зубцями обертається всередині зовнішнього статора із 7 зубцями, утворюючи змінні за об’ємом камери і створюючи обертальний рух валу (анімація)

Види та характеристики героторних моторів. За своїми робочими параметрами всі героторні гідромотори можна умовно поділити на декілька серій (типів). Це допомагає підібрати мотор під конкретні вимоги до швидкості обертання і крутного моменту:

1. Високооборотні. Мають підвищену частоту обертання – до ~2000 обертів за хвилину, але при цьому відносно менший крутний момент. Такі мотори підходять для застосувань, де потрібна більша швидкість руху при помірному навантаженні.

2. Середні. Забезпечують середні максимальні оберти та середній крутний моментmotorimpex.ua. Це універсальна група, збалансована за швидкісними і силовими показниками, що використовується у широкому спектрі техніки.

3. Високомоментні. Розраховані на дуже великий крутний момент – до ~1300 Н·м, при цьому максимальна швидкість обертання валу зазвичай обмежена ~600 об/хв. Такі мотори є низькошвидкісними високого моменту, оптимальні для важких умов, коли потрібна велика сила тяги на низьких швидкостях.

Після вибору серії слід також звернути увагу на конструкцію розподільного механізму. В героторних моторах застосовуються або золотникові (спулові) розподільники, або дискові (клапанні). Дисковий розподільчий вузол зазвичай забезпечує кращу герметичність (мінімум внутрішніх витоків) та ефективніший запуск під навантаженням. Окрім того, існують варіації героторних моторів з вдосконаленим героторним вузлом – геролерні мотори. У них зубці статора замінені на ролики, що обертаються разом з ротором. Така конструкція (roller-gerotor) зменшує тертя і витоки, підвищує ККД та довговічність двигуна, особливо при роботі на високому тиску. Геролерні гідромотори витримують більші навантаження і мають плавніший хід на дуже малих швидкостях, хоча і коштують дещо дорожче за класичні героторні аналоги.

Переваги героторних гідромоторів

Як і всі гідравлічні двигуни, героторні мають свої сильні сторони. Завдяки особливостям конструкції, ці мотори здатні ефективно працювати в різних умовах і забезпечувати потрібну продуктивність. Основні переваги героторних моторів такі:

• компактні розміри і невелика маса агрегату;

• простота конструкції та надійність в експлуатації;

• високий крутний момент навіть на малих обертах;

• стабільна частота обертання валу при змінному навантаженні;

• хороший пусковий момент (велике зусилля на старті обертання);

• плавний хід при низьких швидкостях без ривків;

• можливість реверсу (двостороннє обертання) без втрати потужності.

Ці переваги роблять героторні гідромотори популярними в мобільній та промисловій гідравліці. Компактність і мала вага дозволяють вбудовувати їх безпосередньо в приводні механізми або редуктори різного обладнання. Навіть при своїх скромних габаритах такі мотори здатні витримувати значні навантаження і довго працювати в тяжких умовах (пил, волога, перепади тиску) без втрати ефективності. Плавність ходу і стабільність обертів є важливими для приводів, де недопустимі вібрації чи нерівномірний рух. А високий пусковий момент забезпечує впевнений старт важких механізмів без додаткових передач.

Недоліки та обмеження

Попри численні плюси, героторні гідромотори мають і деякі недоліки, які слід враховувати при їх експлуатації та виборі для конкретних задач. Серед можливих мінусів відзначають такі:

• відносно швидкий знос ущільнень валу (сальників) при інтенсивній роботі;

• певне внутрішнє прослизання рідини (витоки) через зазори в героторній парі;

• обмежений робочий тиск: як правило, не вищий 150–200 бар для стандартних моделей;

• нижчий ККД на високих навантаженнях порівняно з аксіально-поршневими моторами.

Через конструктивні зазори між ротором і статором частина масла може перетікати з високого тиску в зону низького, що трохи знижує ефективність і максимальний вихідний момент. У моторах героторного типу без роликів це прослизання більше, ніж у геролерних, тому для дуже важких або високонавантажених застосувань інколи обирають саме геролерні моделі. Також класичні героторні мотори розраховані на помірний тиск – спроби працювати на гранично високих тисках можуть скоротити їх ресурс. Найпоширенішою проблемою в експлуатації є знос сальників на валу і поява підтікань масла. Проте ця проблема відносно нескладно вирішується – виробники зазвичай пропонують ремкомплекти для заміни ущільнень, і планове технічне обслуговування дозволяє уникнути простоїв. В цілому, при дотриманні робочих режимів і своєчасній заміні витратних матеріалів, недоліки героторних гідромоторів мінімальні, а їхні переваги суттєво переважають.

Сфери застосування героторних моторів

Завдяки своїм характеристикам, героторні гідромотори знайшли широке застосування у різних галузях промисловості та техніки. Вони використовуються там, де потрібен надійний привод з високим моментом на невеликій швидкості. Приклади основних сфер застосування героторних моторів:

• Мобільна техніка: будівельні та дорожні машини (приводи коліс і гусениць міні-навантажувачів, бетономішалки, привод стріл кранів, лебідки), комунальна та спеціальна техніка (снігоочисники, підмітальні машини);

• Сільське господарство: обладнання для землеробства і тваринництва (шнеки зернометів, кормороздавачі, привод транспортерів комбайнів, ворушилки сіна, навісне обладнання тракторів);

• Промисловість: конвеєрні лінії і транспортёри на виробництвах, приводи верстатів та текстильних машин, поворотні механізми, вентилятори і насоси у гірничій, металургійній, хімічній та енергетичній галузях;

• Лісова та добувна техніка: лебідки та бурові установки, приводи пил та дробарок, техніка для видобутку корисних копалин, де потрібна висока сила обертання при невеликих габаритах двигуна.

Цей перелік далеко не вичерпний – героторні (орбітальні) мотори встановлюють всюди, де гідросистема повинна забезпечити повільне і потужне обертання. Вони ефективно працюють у стаціонарному обладнанні і на мобільній техніці, показуючи надійність навіть в екстремальних умовах. Завдяки уніфікованим розмірам і стандартам кріплення (наприклад, фланці та вали під стандарт SAE), такі гідромотори взаємозамінні та доступні у великому діапазоні об’ємів і характеристик для будь-яких задач.

Рекомендації з вибору героторного гідромотора

Вибираючи героторний мотор для свого обладнання, важливо врахувати ряд параметрів, щоб покупка оптимально відповідала потребам і забезпечила довгу службу агрегату. Ось кілька ключових порад, на що звернути увагу при виборі героторного гідромотора:

1. Визначте необхідні характеристики. Розрахуйте, який крутний момент і частота обертання потрібні для приводу вашого механізму. Від цього залежатиме необхідний робочий об’єм мотора (см³ за оберт) і тип серії – високооборотна чи високомоментна. Також оцініть потрібну потужність в кіловатах, враховуючи навантаження на валу.

2. Перевірте параметри гідросистеми. Гідромотор повинен відповідати параметрам вашої гідравлічної системи за максимальним тиском і витратою (літрів за хвилину). Дізнайтеся робочий тиск насоса та перепади тиску в системі – зазвичай героторні мотори ефективно працюють при тисках до ~150–180 бар (запас бажаний для довговічності). Витрата оливи визначить реальну швидкість обертання обраного мотору.

3. Оберіть конструкцію і виробника. Зважте, чи потрібен стандартний героторний мотор, чи варто інвестувати в геролерний (роликовий) для важких умов. Якщо планується інтенсивна експлуатація при високих навантаженнях або частих реверсах, мотор з роликовим вузлом забезпечить більший ресурс і ККД. Віддавайте перевагу відомим виробникам – якісний героторний гідромотор матиме точну обробку зубців, міцні матеріали і доступний сервіс (ремкомплекти, гарантію).

4. Врахуйте умови монтажу та експлуатації. Переконайтеся, що габарити і тип кріплення мотора підходять до вашого обладнання (тип валу – шпонковий, шліцьовий, діаметр фланця, розташування портів тощо). Оцініть, чи потрібна наявність дренажної лінії (деякі героторні мотори мають окремий дренажний порт для відведення витоків). Якщо мотор працюватиме на відкритому повітрі або у бруді, зверніть увагу на захист сальників і покриття корпуса від корозії.

5. Отримайте професійну консультацію. Якщо ви не впевнені у виборі, варто звернутися до фахівців. Менеджери компаній, що продають гідравліку, допоможуть підібрати героторний мотор за потрібними характеристиками і сумісністю з вашою системою. Вони ж можуть порекомендувати оптимальний баланс між ціною і ресурсом, а також наявні аналоги різних брендів. Не соромтеся запитувати про гарантійні умови та сервіс – це важлива складова вдалої покупки.

Дотримуючись цих рекомендацій, ви зможете купити героторний мотор, який повністю відповідає вашим вимогам і прослужить довго та надійно. Правильно обраний героторний гідромотор забезпечить ефективну роботу гідравлічної системи, надасть вашому обладнанню необхідну потужність і плавність ходу, а також мінімізує простої і витрати на обслуговування. Таким чином, розумний підхід до вибору героторного насосу-гідромотора стане запорукою успішної експлуатації вашої техніки на багато років.
