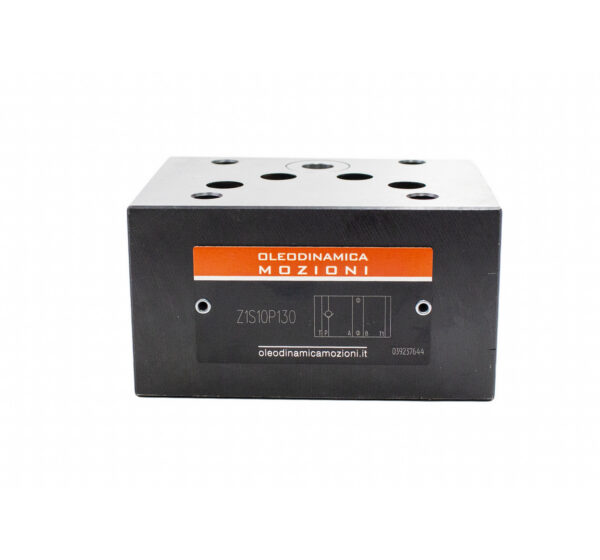

Зворотній клапан модульного (плитного) монтажу DN10 з модульним монтажем призначені для роботи з гідророзподільниками. Вони дозволяють робочій рідині вільно проходити в одному напрямку та блокують її проходження в оберненому. Клапани можна встановити у будь-якому положенні до приєднувальної плити як проміжний елемент між плитою та гідророзподільником.
Принцип дії зворотного клапану в гідросистемі В корпусі (1) розміщена втулка (3) із гніздом пружини (4). Пружина притискає конус (2) до краю отвору в корпусі (1). Якщо різниця тисків у отворі перевищує величину тиску відкриття, який регулюється пружиною, то відбувається переміщення конуса та відкриття проходу в каналі. Зворотний клапан може розташовуватися в каналах Р, А або В.
Корпус зворотного клапану виготовлений як литий, оксидований та фарбований. Рекомендована температура робочої рідини становить -20-70°C. ДУ-10. Робочий тиск – 315 Бар. Максимальна пропускна спроможність – 100 л/хв. Вага – 0,6 кг.
