Зворотний клапан VUI — це оптимальне рішення для контролю потоку робочої рідини у гідравлічних системах. Його основна функція полягає у забезпеченні вільного проходження рідини в одному напрямку, водночас обмежуючи її рух у протилежному.
Особливості та переваги
- Компактний розмір: Завдяки невеликим габаритам, клапан VUI ідеально підходить для систем з обмеженим простором.
- Гнучкість конфігурації: Широкий вибір конфігурацій дозволяє легко інтегрувати його в різні гідравлічні схеми.
Ці особливості роблять зворотні клапани серії VUI універсальним та ефективним компонентом для широкого спектру застосувань.
Зворотні клапани VUI ідеально підходять для гідравлічних систем, де потрібно контролювати напрямок потоку. Їх основний принцип роботи полягає в тому, що вони забезпечують вільне проходження робочої рідини в одному напрямку та повністю блокують її рух у протилежному.
Особливості використання та монтажу
Завдяки своїм компактним розмірам та спеціальній конструкції, ці клапани чудово підходять для інтеграції у складні гідравлічні схеми. Вони розроблені для швидкого та простого монтажу.

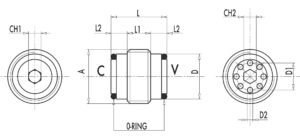

- Підключення: При встановленні просто закрутіть клапан. Важливо пам’ятати, що вільний потік рідини відбувається від порту V до порту C.
Використання зворотних клапанів VUI — це запорука надійності та ефективності вашої гідравлічної системи.
| Пропускна здатність, л/хв | Різьба | Тиск відкриття, Бар | Макс.тиск, Бар | ØD, мм | ØD1, мм | ØD2, мм | CH1, мм | CH2, мм | L, мм | L1, мм | L2, мм | Вага, кг |
| 20 | 1/4″ | 0,5 | 350 | 11,3 | 6,5 | 1,25 | 3 | 3 | 17 | 6 | 5,5 | 0,104 |
| 30 | 3/8″ | 0,5 | 350 | 14,8 | 8 | 2 | 4 | 3 | 18,5 | 7,5 | 5,5 | 0,184 |
| 50 | 1/2″ | 0,5 | 350 | 18,5 | 10,5 | 2,25 | 6 | 5 | 22,5 | 8,5 | 7 | 0,322 |
| 80 | 3/4″ | 0,5 | 350 | 24 | 14 | 3 | 8 | 8 | 28,5 | 13,5 | 7,5 | 0,492 |
