Зворотні клапани серії Z1S6 — це ідеальне доповнення до гідророзподільників. Вони виконують критично важливу функцію, забезпечуючи вільний потік робочої рідини в одному напрямку, тоді як у зворотному — повністю блокують його.
Особливості монтажу
- Модульна конструкція: Ці клапани розроблені для модульного монтажу, що значно спрощує їх інтеграцію в гідравлічну систему.
- Гнучкість встановлення: Клапани Z1S6 можна розміщувати в будь-якому положенні. Вони встановлюються як проміжний елемент між приєднувальною плитою та гідророзподільником.
Використання клапанів Z1S6 гарантує надійність та стабільність роботи вашої гідравлічної системи, захищаючи її від небажаного зворотного потоку рідини.
Принцип дії зворотного клапана у гідросистемі

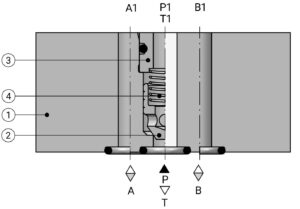

Принцип роботи зворотного клапана ґрунтується на автоматичному регулюванні потоку робочої рідини. У його конструкції ключовими елементами є:
- Корпус (1) — основа, що містить усі компоненти.
- Конус (2) — запірний елемент, який блокує потік.
- Втулка (3) з пружиною (4) — пружина притискає конус до отвору, утримуючи клапан у закритому положенні.
Як це працює?
У закритому стані пружина (4) щільно притискає конус (2) до сідла в корпусі, запобігаючи протіканню рідини.
- Коли різниця тисків між вхідним і вихідним отворами перевищує силу пружини, тиск рідини долає її опір.
- Це призводить до того, що конус переміщується, відкриваючи прохід для рідини.

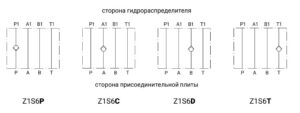

Таким чином, клапан пропускає рідину лише в одному напрямку. У гідросистемі такий клапан може бути розміщений у каналах P, A або B, залежно від поставлених завдань.
