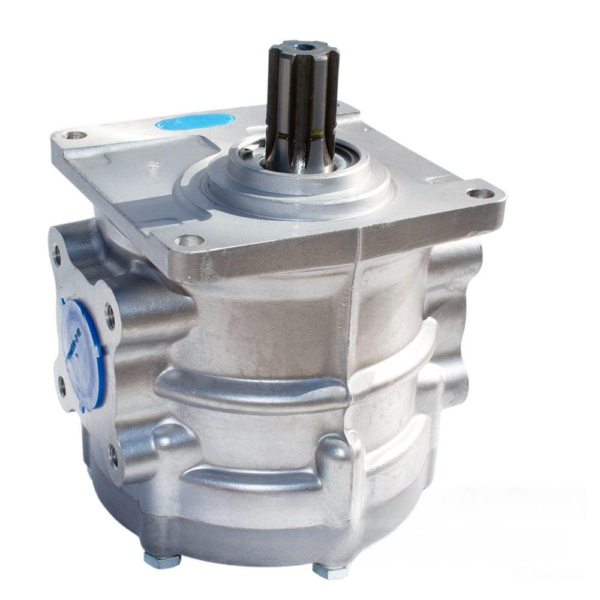

Шестеренний насос НШ 100А-3 (круглий) – гідравлічний насос із робочим об’ємом 100 см³, призначений для створення потоку робочої рідини у гідросистемах тракторів, бульдозерів, трубоукладачів, навантажувачів та іншої спеціальної техніки. Модель має правий напрямок обертання валу, працює при номінальному тиску до 160 бар і допускає максимальний тиск до 210 бар.
Номінальна подача насоса становить 141 л/хв, а максимальна частота обертання валу – 2400 хв⁻¹. Такі параметри дозволяють використовувати НШ 100А-3 у гідравлічних системах, де потрібна значна продуктивність для роботи силових гідроциліндрів та іншого виконавчого обладнання.
Для чого використовується насос НШ 100А-3
Основне завдання шестеренного насоса – перетворення механічної енергії приводу на енергію потоку гідравлічної оливи. Під час обертання валу шестерні захоплюють робочу рідину у зоні всмоктування, переміщують її вздовж внутрішньої поверхні корпусу та подають у напірну магістраль.
Створений насосом потік далі надходить до гідророзподільника та виконавчих механізмів.
НШ 100А-3 може забезпечувати роботу:
- гідроциліндрів підйому та опускання обладнання;
- механізмів нахилу;
- відвалів бульдозерів;
- навісного обладнання тракторів;
- робочих органів трубоукладачів;
- інших гідравлічних механізмів спецтехніки.
Продуктивність 141 л/хв дозволяє використовувати насос у системах із досить високою потребою в потоці робочої рідини.
Робочий об’єм 100 см³
Одна з ключових характеристик насоса НШ 100А-3 – робочий об’єм 100 см³ за один оберт валу.
Саме робочий об’єм разом із частотою обертання визначає теоретичну продуктивність шестеренного насоса. Чим більший об’єм рідини насос переміщує за один оберт, тим більший потік він може створити за однакової швидкості приводу.
Для гідравлічної системи цей параметр безпосередньо впливає на швидкість роботи гідроциліндрів та інших виконавчих механізмів.
При заміні насоса важливо встановлювати агрегат із відповідним робочим об’ємом. Монтаж моделі з істотно іншою продуктивністю може змінити швидкість роботи гідросистеми та її навантаження.
Номінальна подача 141 л/хв
Шестеренний насос має номінальну подачу 141 л/хв.
Висока подача потрібна техніці з великими гідроциліндрами та робочими механізмами, які повинні переміщатися з необхідною швидкістю навіть під навантаженням.
При виборі насоса продуктивність необхідно узгоджувати з пропускною здатністю:
- гідророзподільника;
- трубопроводів та рукавів високого тиску;
- фільтрів;
- клапанів;
- гідроциліндрів;
- інших елементів гідросистеми.
Якщо окремі компоненти не розраховані на відповідну витрату, у системі можуть зростати гідравлічні втрати та температура робочої рідини.
Номінальний тиск 160 бар
Для НШ 100А-3 номінальний робочий тиск становить 160 бар.
Це тиск, на який слід орієнтуватися під час штатної експлуатації насоса у складі гідравлічної системи. Він характеризує навантаження, при якому агрегат розрахований виконувати основну роботу.
Максимальний тиск становить 210 бар. Максимальне значення не слід сприймати як рекомендований постійний робочий режим. Режими гідросистеми повинні відповідати технічним характеристикам насоса та налаштуванням запобіжної арматури.
Праве обертання валу
Модель має правий напрямок обертання приводного валу.
Напрямок обертання – принципово важлива характеристика шестеренного насоса. Від нього залежать положення зони всмоктування та нагнітання і правильна циркуляція робочої рідини.
Перед покупкою слід обов’язково перевірити напрямок обертання приводу на конкретній машині.
Не рекомендується підбирати насос лише за зовнішньою формою корпусу або робочим об’ємом. Дві зовні подібні моделі можуть мати протилежний напрямок обертання і не бути взаємозамінними без відповідних конструктивних змін.
Максимальна частота обертання 2400 хв⁻¹
Допустима максимальна частота обертання для НШ 100А-3 становить 2400 хв⁻¹.
Частота обертання безпосередньо впливає на продуктивність насоса. Зі збільшенням кількості обертів зростає потік робочої рідини, проте перевищення встановлених параметрів може призвести до небажаного навантаження на насос.
При експлуатації потрібно враховувати не лише максимальні оберти, але й умови всмоктування. Насос повинен безперешкодно отримувати необхідний об’єм оливи через всмоктувальну магістраль.
Конструкція шестеренного насоса
Основу насоса становить пара шестерень, розташована всередині корпусу. Одна шестерня отримує обертання від приводного валу та передає його другій.
Під час обертання зубчастої пари утворюються робочі порожнини, через які гідравлічна рідина переміщується від входу до виходу насоса.
У конструкції таких насосів особливу роль відіграють підшипники ковзання та корпусні деталі. Розміщення опорних елементів у монолітному блоці допомагає правильно розподіляти гідравлічні навантаження під час роботи агрегату.
Шестеренна схема має порівняно невелику кількість рухомих деталей, що робить насоси НШ придатними для роботи у гідросистемах тракторної та будівельної техніки.
Робота у складних умовах
Насоси серії НШ використовуються на техніці, яка працює не лише на дорогах із твердим покриттям. Значна частина машин експлуатується на будівельних майданчиках, у кар’єрах, на полях та під час землерийних робіт.
Для таких умов характерні:
- висока запиленість;
- тривалі робочі цикли;
- значне навантаження на гідравлічну систему;
- перепади температур;
- постійні вібрації;
- робота навісного обладнання під навантаженням.
Стабільність гідросистеми в таких умовах залежить не тільки від самого насоса. Важливі також якість гідравлічної оливи, стан фільтрації, герметичність всмоктувальної магістралі та правильне налаштування запобіжного клапана.
Застосування НШ 100А-3 на техніці
Шестеренний насос НШ 100А-3 застосовується на широкому переліку тракторної, землерийної та будівельної техніки.
Трактори ХТЗ
Насос використовується на таких моделях:
- ХТЗ-17121;
- ХТЗ-17021;
- ХТЗ-17221;
- Т-150;
- модифікаціях зазначених тракторів.
При підборі для Т-150 або іншої машини ХТЗ необхідно звірити виконання встановленого насоса, напрямок обертання та характеристики гідравлічної системи.
Техніка ЧТЗ
НШ 100А-3 також застосовується на гусеничній техніці ЧТЗ:
- Т-130;
- Т-140Г;
- Т-160Г;
- Т-170Г;
- ДЕТ-250.
Такі машини використовують потужні гідравлічні приводи робочих органів, тому параметри встановленого насоса мають відповідати штатній схемі.
Бульдозери Промтрактор
Насос може встановлюватися на гусеничні бульдозери:
- Т901;
- Т1101;
- Т2501;
- Т3501.
На бульдозерній техніці гідравлічна система відповідає за переміщення відвала та інших робочих механізмів, що створює значні навантаження на насос.
Трубоукладачі
НШ 100А-3 застосовується на трубоукладачах:
- ТГ121;
- ТГ122;
- ТГ221;
- ТГ222;
- ТГ301;
- ТГ302;
- ТГ503;
- ТР12;
- ТР20.
У таких машинах гідравліка використовується для роботи вантажопідйомних та допоміжних механізмів.
Інша спецтехніка
Також насос застосовують на:
- колісному навантажувачі ПК1202;
- колісному бульдозері ТК2502.
Перед встановленням на конкретну машину слід перевірити каталожну сумісність і фактичну конфігурацію гідросистеми.
Переваги шестеренного насоса НШ 100А-3
Модель розрахована на роботу у гідросистемах важкої техніки, де потрібні значний потік та робочий тиск.
Основними особливостями НШ 100А-3 є:
- робочий об’єм 100 см³;
- номінальна подача 141 л/хв;
- номінальний тиск 160 бар;
- максимальний тиск 210 бар;
- максимальна частота обертання 2400 хв⁻¹;
- правий напрямок обертання;
- простий принцип роботи шестеренного механізму;
- можливість застосування на тракторах, бульдозерах, трубоукладачах та навантажувачах.
Завдяки цим характеристикам насос підходить для гідравлічних систем техніки, де необхідно забезпечити стабільну подачу значного об’єму робочої рідини.
Ознаки несправності насоса НШ 100А-3
Зношування шестеренного насоса поступово позначається на роботі всієї гідравлічної системи.
На необхідність діагностики можуть вказувати:
- зменшення швидкості роботи гідроциліндрів;
- втрата зусилля під навантаженням;
- нестабільний тиск у системі;
- підвищений шум насоса;
- перегрівання гідравлічної оливи;
- витік масла в районі ущільнень;
- поява піни у робочій рідині;
- нестабільна робота обладнання після прогрівання оливи.
Такі симптоми не завжди означають несправність саме насоса. Аналогічні проблеми можуть виникнути через забруднений фільтр, підсмоктування повітря, несправний гідророзподільник, неправильне налаштування клапана або критичний знос гідроциліндрів.
Що перевірити перед заміною насоса
Правильний підбір НШ 100А-3 вимагає перевірки параметрів старого насоса та приводу.
Перед замовленням потрібно звірити:
- Робочий об’єм. Для НШ 100А-3 він становить 100 см³.
- Напрямок обертання. Ця модифікація має праве обертання валу.
- Тип корпусу. Насос виконаний у круглому корпусі.
- Робочий тиск. Номінальне значення становить 160 бар.
- Продуктивність. Номінальна подача – 141 л/хв.
- Тип приводу та приєднання. Посадкові елементи повинні відповідати наявній техніці.
- Модель машини. Необхідно перевірити сумісність із конкретною модифікацією трактора або спецтехніки.
Якщо техніка раніше ремонтувалася або переобладнувалася, фактично встановлений насос може відрізнятися від заводської комплектації.
Як продовжити ресурс шестеренного насоса
Термін роботи гідравлічного насоса значною мірою залежить від стану робочої рідини та всієї системи.
Для нормальної експлуатації важливо:
- використовувати гідравлічну оливу рекомендованого типу;
- своєчасно змінювати фільтрувальні елементи;
- не допускати роботи з недостатнім рівнем масла;
- контролювати герметичність всмоктувальної магістралі;
- не перевищувати допустимі оберти;
- контролювати налаштування запобіжного клапана;
- очищати гідросистему після руйнування попереднього насоса.
Особливо небезпечне для шестеренної пари абразивне забруднення оливи. Металеві частинки та пил прискорюють зношування робочих поверхонь і збільшують внутрішні витоки.
Купити шестеренний насос НШ 100А-3
У компанії Гідравліка Груп можна купити шестеренний насос НШ 100А-3 (круглий) для тракторів ХТЗ, техніки ЧТЗ, бульдозерів, трубоукладачів та інших машин із відповідними параметрами гідравлічної системи.
Перед замовленням варто перевірити робочий об’єм 100 см³, правий напрямок обертання валу, тип корпусу та параметри встановленого насоса. Якщо виникають сумніви щодо сумісності, для підбору можна використовувати маркування старого агрегату та модель техніки.
