Дивертори з ручним керуванням трьохходові

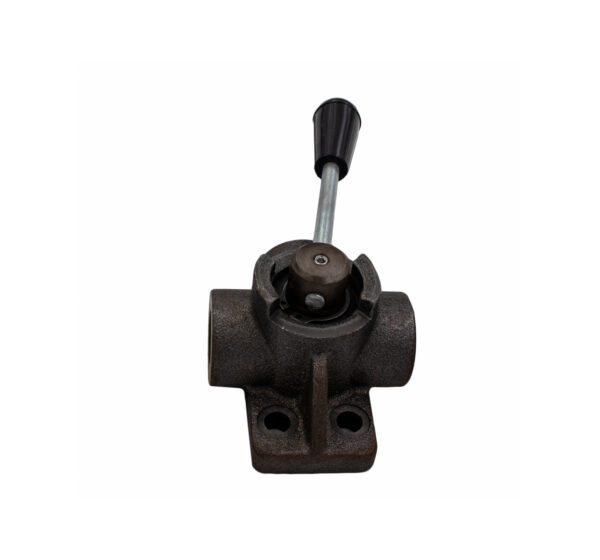

Трьохходовий ручний дивертор: просте та ефективне керування гідропотоком

Ручний трьохходовий дивертор призначений для зміни напрямку потоку робочої рідини в гідравлічних системах. Завдяки простій механічній дії — переміщенню важеля — оператор може перенаправити потік у потрібному напрямку, тим самим забезпечуючи керування виконавчими механізмами.

Принцип роботи

Дивертор має три фіксовані положення важеля, що дозволяє направляти потік рідини з одного входу на один із двох виходів. Це дає змогу ефективно перемикати подачу рідини між двома робочими органами без необхідності складних електричних або гідравлічних систем керування.

Типи виконання

Модель може бути виконана у двох варіантах:

• З відкритим центром — дозволяє вільну циркуляцію рідини при нейтральному положенні важеля;

• З закритим центром — повністю блокує потік у нейтральному положенні.

Це дає змогу адаптувати пристрій під конкретні вимоги системи та тип застосування.

Застосування

Ручні дивертори такого типу використовуються в сільськогосподарській, будівельній, комунальній техніці, а також у промислових установках, де потрібне надійне і просте керування потоками без електроніки чи автоматики.

Встановлення у гідросистемі

Встановити цей дивертор у гідравлічну систему просто та швидко — процес не потребує спеціальних навичок. Щоб підключення пройшло без труднощів, виконайте наступні дії:

1. Підключіть порти R та R’ до двох джерел живлення (гідравлічного тиску).

2. Порти A та B з’єднайте з першим гідроприводом.

3. Порти A’ та B’ під’єднайте до другого гідропривода.

⚠️ Увага:
У центральному положенні важеля порти кожної секції з’єднані між собою — система переходить у режим із закритим центром, що означає повне блокування потоку.

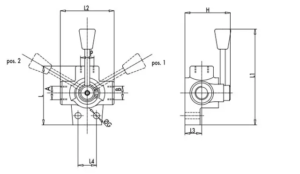

Приєднувальні розміри
