Застосування гідравлічних розподільників
Гідравлічні розподільники відіграють ключову роль у багатьох галузях, знаходячи широке застосування у машинобудуванні, металургії, легкій промисловості та дорожньо-будівельній техніці. Їх функція полягає в управлінні рухом робочих органів, що робить їх незамінними компонентами складних механізмів.

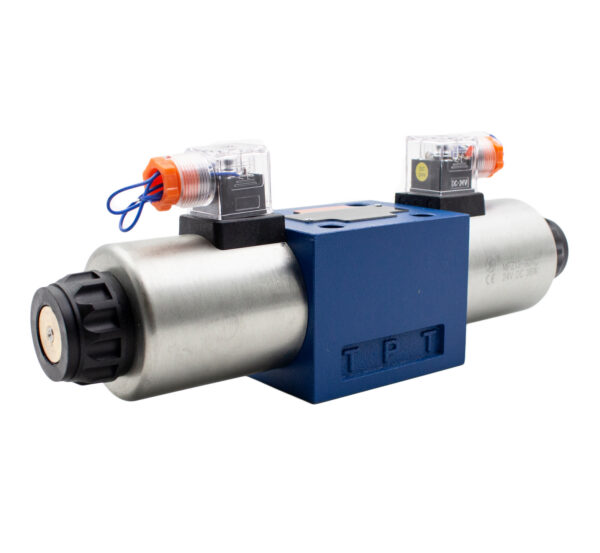

Особливості електромагнітних розподільників плитного монтажу
Гідророзподільники з електромагнітним керуванням призначені для зміни напрямку потоку робочої рідини. Це досягається шляхом подачі електричного сигналу на котушку, яка активує механізм управління. Такі розподільники монтуються на спеціалізовані плити, а їхнє виробництво за єдиними європейськими стандартами забезпечує взаємозамінність і спрощує процес обслуговування.
Принцип роботи та управління
Керування цими пристроями здійснюється за допомогою електромагнітів, які підбираються залежно від напруги в системі. Завдяки цій особливості, електромагнітні розподільники є найбільш популярними у промисловій гідравліці для дистанційного керування обладнанням за допомогою електропульта.
Сфера використання
Дані розподільники ефективно застосовуються у гідросистемах верстатів, пресів та інших гідроагрегатах. Вони є ідеальним рішенням для автоматизованих та напівавтоматичних робочих циклів, особливо у стаціонарних машинах, де робочий тиск може сягати 32 МПа. Крім того, вони можуть виступати як пілотні механізми, наприклад, на бурових установках.
Конструкція та принцип дії гідророзподільників серії WE10

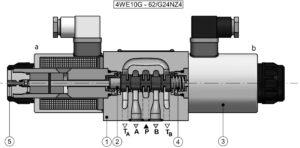

Гідророзподільники серії WE10 складаються з кількох ключових елементів, розміщених у корпусі (1). Основні канали для робочої рідини — P (підведення), A та B (робочі), а також T (злив) — вбудовані безпосередньо в корпус. Серцем пристрою є золотник (2), який змінює напрямок потоків рідини.
Керування золотником здійснюється за допомогою електромагнітів (3). Коли на один із них подається електричний сигнал, він створює зусилля, що переміщує золотник з нейтрального положення в одне з крайніх. Це забезпечує з’єднання каналу P з потрібними робочими каналами відповідно до обраної схеми розподільника.
Особливості повернення золотника
Після зняття керуючого сигналу з електромагніту золотник повертається у вихідну позицію під дією пружини (4). У трипозиційних моделях цю функцію виконують дві центруючі пружини, які стабілізують золотник у середньому положенні.
Деякі розподільники оснащені кнопкою ручного перемикання (5), що дозволяє змінювати положення золотника навіть при вимкненому електромагніті, що є зручним для налаштування або тестування.
Модифікації та фіксація положення
Моделі WE10…/…OF…- (тільки схеми A, C, D з фіксацією) мають інший принцип роботи. У них відсутні зворотні пружини. Після вимкнення електромагніту золотник залишається зафіксованим у крайньому положенні за допомогою спеціальної засувки (6). Перемикання відбувається лише при подачі сигналу на інший електромагніт.
Існують також двопозиційні розподільники без поворотних пружин (WE10…/O…- для схем A, C, D). У цих моделях положення золотника підтримується постійно увімкненим електромагнітом. Оскільки нейтральне положення відсутнє, у таких пристроях немає “безструмового” стану.
