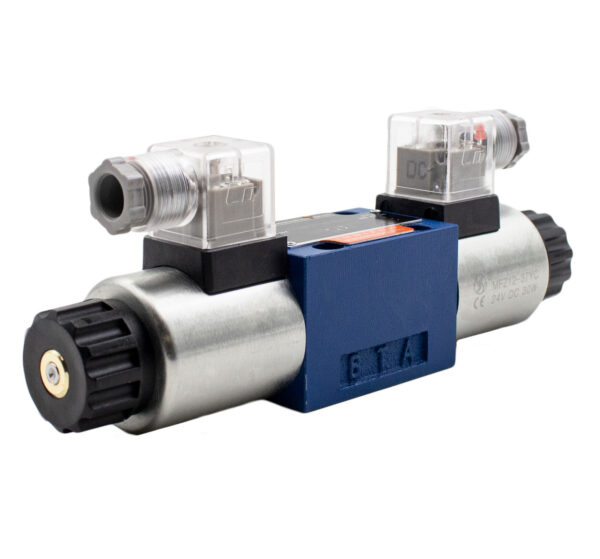

Гідророзподільник плитного монтажу з електромагнітним керуванням призначений для зміни напрямку руху робочої рідини. Це дозволяє контролювати рух виконавчих механізмів, наприклад, циліндрів або гідромоторів. Управління відбувається дистанційно: електричний сигнал надходить на котушку, яка активує механізм розподільника.
Монтаж та стандартизація
Ці розподільники встановлюються на спеціальні монтажні плити. Така конструкція спрощує їхню заміну та обслуговування. Завдяки виробництву за єдиним європейським стандартом, ці гідрозолотники є взаємозамінними, що значно полегшує підбір компонентів та модернізацію систем.
Особливості управління та застосування
Управління розподільником здійснюється електромагнітом, який підбирається відповідно до напруги в системі. Завдяки зручності дистанційного керування, ці пристрої є одними з найпоширеніших в промисловій гідравліці. Вони застосовуються для керування різноманітними механізмами за допомогою електропульта.
Сфера використання таких розподільників дуже широка. Вони використовуються в гідравлічних системах верстатів, пресів, гідроагрегатів та інших стаціонарних машинах, де тиск може досягати 32 МПа. Їх також застосовують у системах з автоматичним та напівавтоматичним циклом роботи, а також як пілотні розподільники, наприклад, на бурових установках.

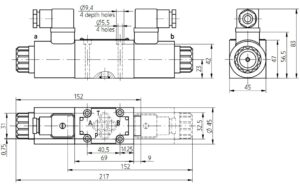

Конструкція гідророзподільників серії WE6

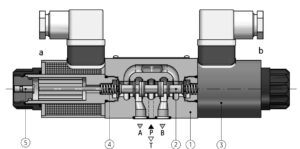

Гідророзподільники серії WE6 складаються з кількох основних компонентів:
- Корпус (1), де знаходяться всі внутрішні елементи.
- Електромагніти (3), що відповідають за керування.
- Керуючий золотник (2), який перенаправляє потік рідини.
- Керуючі пружини (4) для повернення золотника.
- Аварійні штовхачі (5) для ручного керування.
Принцип роботи та керування
Керування розподільником відбувається, коли електромагніт (3) безпосередньо впливає на золотник (2), переміщуючи його в одне з крайніх положень. Після зняття напруги керуючі пружини (4) повертають золотник у нейтральне (середнє) положення.

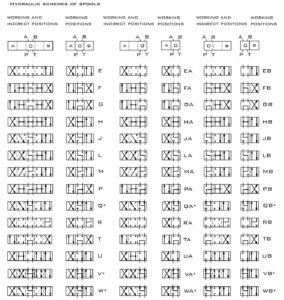

Форма золотника, зокрема відстань між його керуючими краями, визначає конфігурацію з’єднань між каналами:
- P — канал підведення робочої рідини (живлення).
- T — канал для зливу відпрацьованої олії в бак.
- A, B — канали для під’єднання до приймача (виконавчого механізму).
Ручне та аварійне керування
Для ручного керування в аварійних ситуаціях передбачені кнопки (5), які дозволяють перемістити золотник без подачі електричного сигналу. Якщо в конструкції розподільника є така кнопка, при монтажі важливо забезпечити вільний доступ до неї.
Модифікації та особливості фіксації золотника
Існують спеціальні версії розподільників з різним принципом фіксації золотника:
- WE6…-32/OF…-: двопозиційні розподільники без зворотних пружин із механічною засувкою (6). Застосовуються для схем A, C, D. Золотник фіксується у крайньому положенні засувкою, а для перемикання подається імпульс напруги на один із двох електромагнітів.
- WE6…-32/O…-: також двопозиційні розподільники без зворотних пружин, призначені для схем A, C, D. У цьому випадку положення золотника підтримується увімкненим електромагнітом. Оскільки золотник не має визначеного нейтрального положення, у таких моделях відсутній “безструмовий” стан.
