Гідравлічний регулятор витрати — це важливий пристрій, що забезпечує точне керування потоком робочої рідини в гідравлічних системах. Він дозволяє оптимізувати роботу обладнання та підвищити його ефективність. Завдяки широкому спектру застосування в різних промислових та технічних проектах, вибір правильної моделі є критично важливим для забезпечення надійного функціонування всієї системи.
Ключові функції регулятора витрати
Встановлення регулятора витрати безпосередньо впливає на продуктивність і безпеку гідросистеми. Його основні функції:
- Точний контроль: Забезпечує точне дозування робочої рідини.
- Стабілізація потоку: Підтримує постійний потік, що гарантує плавну та стабільну роботу компонентів.
- Керування швидкістю: Дозволяє точно регулювати швидкість руху гідравлічних механізмів, наприклад, під час підйому, опускання або переміщення.
- Захист: Контролює навантаження на механізм і захищає систему від перевантажень.
Правильне регулювання потоку є ключовим для забезпечення надійної та стабільної роботи всього обладнання.
Принцип роботи та використання
Принцип роботи регулятора витрати полягає в зміні перерізу каналу, через який проходить робоча рідина. Це дозволяє контролювати опір потоку, що безпосередньо впливає на швидкість руху рідини.
Цей клапан підтримує постійний потік від порту “P” до заданого значення, незалежно від змін тиску або потоку на вході. Надлишок рідини автоматично відводиться до порту “Т” (бак), що гарантує стабільність роботи.
|
Робочий діапазон, л/хв
|

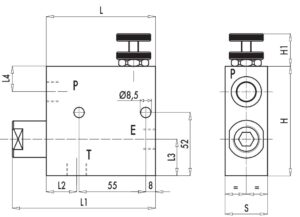

Макс. регульована спроможність, л/хв | Різьба | Макс.тиск, Бар | L, мм | L1, мм | L2, мм | L3, мм | L4, мм | L5, мм | L6, мм | H, мм | H1, мм | S, мм | Вага, кг |
| 60 | 50 | 3/8″ | 350 | 121 | 147 | 40 | 32 | 36 | 55 | 12 | 80 | 35 | 35 | 2,53 |
| 80 | 60 | 1/2″ | 350 | 121 | 147 | 37 | 36 | 36 | 55 | 12 | 80 | 35 | 35 | 2,47 |
| 120 | 100 | 3/4″ | 350 | 155 | 187 | 50 | 44 | 37 | 115 | 10 | 90 | 35 | 50 | 4,958 |
| 200 | 170 | 1″ | 350 | 155 | 187 | 46 | 58 | 47 | 115 | 12 | 100 | 35 | 50 | 5,268 |
