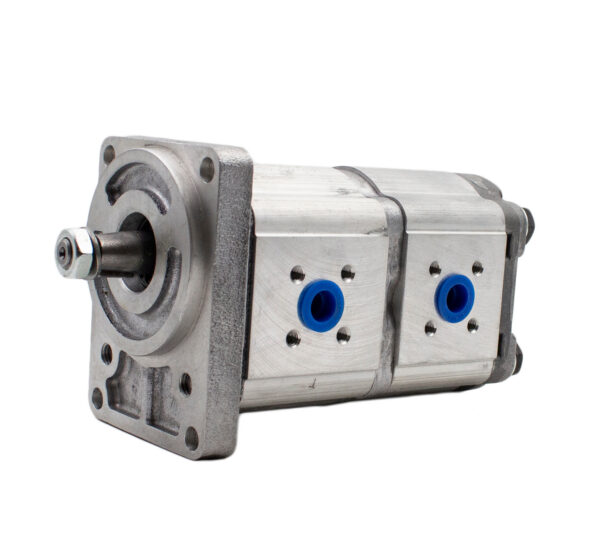

Насос секційний MGP2K16/MGP2K11 Mozioni – двосекційний шестерневий гідравлічний насос для систем, у яких потрібно одночасно подавати робочу рідину у два незалежні контури. Модель поєднує дві насосні секції з робочими об’ємами 16 см³ та 11 см³, тому кожна гідролінія отримує окремий потік із власною продуктивністю.
Насос працює при тиску до 250 Бар, оснащений конічним валом під шпонку та прямокутним монтажним фланцем із кріпленням на чотири болти. Така конфігурація орієнтована на промислові гідросистеми, де важлива одночасна робота кількох виконавчих механізмів без необхідності формувати один загальний потік і далі розподіляти його за допомогою дроселів.
Основна сфера застосування MGP2K16/MGP2K11 – термопластавтомати, однак за відповідності технічних параметрів насос може використовуватися й в іншому промисловому обладнанні.
Дві секції з робочими об’ємами 16 та 11 см³
Конструктивно MGP2K16/MGP2K11 складається з двох шестерневих насосних секцій, об’єднаних в одному вузлі та приведених у дію спільним валом.
Перша секція має робочий об’єм 16 см³, друга – 11 см³. Це дозволяє сформувати два потоки, які відрізняються за продуктивністю, але обидва можуть використовуватися для живлення досить продуктивних гідравлічних контурів.
Основні особливості такої конструкції:
- перша секція має робочий об’єм 16 см³;
- друга секція має робочий об’єм 11 см³;
- кожна секція формує власний потік робочої рідини;
- обидві гідролінії можуть працювати одночасно;
- один приводний вал забезпечує роботу двох насосних секцій.
На відміну від моделей із дуже малою допоміжною секцією, конфігурація 16/11 см³ дозволяє живити два контури, кожен із яких потребує значної кількості масла.
Як працює секційний насос MGP2K16/MGP2K11
MGP2K16/MGP2K11 належить до насосів об’ємного шестерневого типу. У кожній секції встановлено пару шестерень, які під час обертання захоплюють робочу рідину з всмоктувальної частини та переміщують її до напірного каналу.
Робочий об’єм визначає теоретичну кількість масла, яку секція переміщує за один оберт вала. Перша секція забезпечує 16 см³ за один оберт, друга – 11 см³.
При однаковій частоті обертання перша секція створює приблизно у 1,45 раза більшу теоретичну подачу. Це дає можливість підключати до насоса два виконавчі механізми з близькими, але не однаковими потребами у витраті масла.
Фактична продуктивність залежить від частоти обертання, робочого тиску, в’язкості та температури масла, а також технічного стану насосного вузла.
Навіщо потрібні дві незалежні гідравлічні лінії
У промисловому обладнанні різні виконавчі механізми можуть працювати одночасно та потребувати різної витрати робочої рідини. Якщо використовувати один насос із загальним потоком, його доводиться розділяти та регулювати додатковою гідроапаратурою.
Секційний насос створює два потоки безпосередньо всередині насосного вузла. Це дає можливість підключити кожну секцію до окремої лінії.
MGP2K16/MGP2K11 дозволяє:
- організувати два незалежні гідравлічні контури;
- отримувати різну подачу масла у кожній лінії;
- одночасно забезпечувати роботу двох виконавчих механізмів;
- зменшити потребу у дроселюванні надлишкової витрати;
- використовувати один приводний вузол замість двох окремих приводів;
- компактніше компонувати насосне обладнання.
Конкретна схема підключення залежить від конструкції машини та вимог її гідравлічної системи.
Особливості конфігурації 16/11 см³
Співвідношення між секціями 16 та 11 см³ відрізняється від моделей, у яких допоміжний насос має у декілька разів менший об’єм.
У MGP2K16/MGP2K11 обидві секції забезпечують порівняно високий потік. Це зручно, коли два контури мають працювати з достатньо продуктивними гідроциліндрами або іншими виконавчими механізмами.
При однакових обертах:
- секція 16 см³ формує більший потік;
- секція 11 см³ забезпечує приблизно 69% теоретичної подачі першої секції;
- обидва контури можуть використовуватися для активних робочих операцій;
- різницю продуктивності закладено безпосередньо конструкцією насоса.
Це дозволяє уникати ситуації, коли для одного з контурів потрібно штучно зменшувати надлишкову подачу.
Застосування у термопластавтоматах
Одним із основних напрямків використання секційного насоса MGP2K16/MGP2K11 є термопластавтомати. Таке обладнання включає декілька гідравлічних приводів, які забезпечують переміщення, затискання та інші технологічні операції.
Різні вузли термопластавтомата можуть вимагати неоднакової продуктивності, тому двосекційний насос дозволяє подавати масло у два окремі контури від одного механічного приводу.
MGP2K16/MGP2K11 може застосовуватися для живлення:
- основних гідравлічних приводів;
- затискних механізмів;
- гідроциліндрів переміщення;
- допоміжних вузлів обладнання;
- інших контурів, яким потрібна різна подача масла.
За відповідності робочого тиску, продуктивності та монтажних параметрів модель може використовуватися й у гідравлічних системах іншого промислового обладнання.
Робочий тиск до 250 Бар
Секційний насос Mozioni розрахований на роботу при тиску до 250 Бар. Цей параметр визначає допустимий режим експлуатації насосного вузла та повинен відповідати характеристикам гідросистеми.
При цьому потрібно враховувати робочий тиск усіх інших компонентів:
- гідравлічних розподільників;
- рукавів високого тиску;
- трубопроводів;
- клапанів;
- фітингів;
- гідроциліндрів;
- інших виконавчих механізмів.
У гідравлічній системі також повинні бути передбачені відповідні засоби захисту від перевищення допустимого тиску.
Конічний вал під шпонку
MGP2K16/MGP2K11 має конічний приводний вал під шпонку. Через нього крутний момент від приводу передається на шестерневі пари обох секцій.
При заміні насоса необхідно перевірити не лише загальний тип вала, а й його точні посадкові характеристики. Значення мають розміри конуса, шпонкового паза, довжина посадки та сумісність із приводним елементом машини.
Навіть насос із такими самими робочими об’ємами може не підійти для прямої заміни, якщо відрізняється механічне виконання приводу.
Прямокутний фланець на 4 болти
Насос монтується через прямокутний фланець із чотирма точками кріплення. Така конструкція забезпечує надійну фіксацію насосного вузла на обладнанні.
Перед замовленням насоса для заміни потрібно звірити:
- Геометрію фланця.
- Міжосьову відстань кріпильних отворів.
- Тип приводного вала.
- Посадкові розміри.
- Розміщення всмоктувальних та напірних портів.
- Напрямок обертання.
- Робочі об’єми обох секцій.
- Допустимий робочий тиск.
Перевірка всіх параметрів дозволяє уникнути необхідності переробляти приводний або гідравлічний вузол під час монтажу.
Переваги двосекційної конструкції
Використання двох насосних секцій в одному корпусному вузлі дозволяє вирішити кілька завдань одночасно.
Конструкція MGP2K16/MGP2K11 забезпечує:
- два незалежні потоки робочої рідини;
- різну продуктивність гідроліній;
- один приводний механізм для двох насосів;
- компактніше розміщення обладнання;
- одночасну роботу двох гідравлічних контурів;
- можливість скоротити кількість регулюючої апаратури для поділу потоку;
- роботу при тиску до 250 Бар.
Особливо важливим є те, що секції 16 та 11 см³ мають близьку продуктивність. Це розширює можливості використання насоса в обладнанні, де обидва контури виконують повноцінні робочі функції.
Що врахувати при підборі насоса MGP2K16/MGP2K11
Для заміни секційного насоса бажано орієнтуватися на повне маркування агрегату, встановленого виробником обладнання.
Перед купівлею рекомендується перевірити:
- робочий об’єм 16/11 см³;
- робочий тиск до 250 Бар;
- напрямок обертання;
- допустиму частоту обертання;
- конструкцію приводного вала;
- параметри шпонкового з’єднання;
- виконання монтажного фланця;
- розташування гідравлічних портів;
- характеристики робочого масла.
Зміна робочого об’єму навіть однієї секції впливає на продуктивність відповідного контуру. Це може змінити швидкість руху гідроциліндра, режим роботи механізму та загальний цикл обладнання.
Експлуатація шестерневого насоса
Для стабільної роботи секційного шестерневого насоса важливо підтримувати належний стан гідравлічної рідини. Забруднення масла абразивними частинками може прискорити зношування шестерень, корпусних поверхонь та інших елементів.
Під час експлуатації необхідно контролювати:
- рівень гідравлічного масла;
- чистоту робочої рідини;
- стан фільтрів;
- герметичність всмоктувальної магістралі;
- температуру масла;
- робочий тиск;
- появу стороннього шуму або вібрацій;
- зміну продуктивності окремих секцій.
Своєчасне технічне обслуговування гідросистеми допомагає підтримувати стабільну подачу та зменшувати інтенсивність зношування насосного вузла.
Купити насос MGP2K16/MGP2K11 Mozioni
Секційний насос MGP2K16/MGP2K11 16/11 см³ Mozioni підходить для обладнання, де необхідно отримати два незалежні гідравлічні потоки з відносно близькою продуктивністю. Робочий тиск до 250 Бар, конічний вал під шпонку та прямокутний фланець на чотири болти визначають основні параметри його встановлення та експлуатації.
Модель використовується передусім у термопластавтоматах та може застосовуватися в інших промислових гідросистемах за умови повної відповідності технічним і монтажним параметрам обладнання. Перед замовленням варто звірити маркування насоса, виконання вала, фланця, напрямок обертання та характеристики обох насосних секцій.
