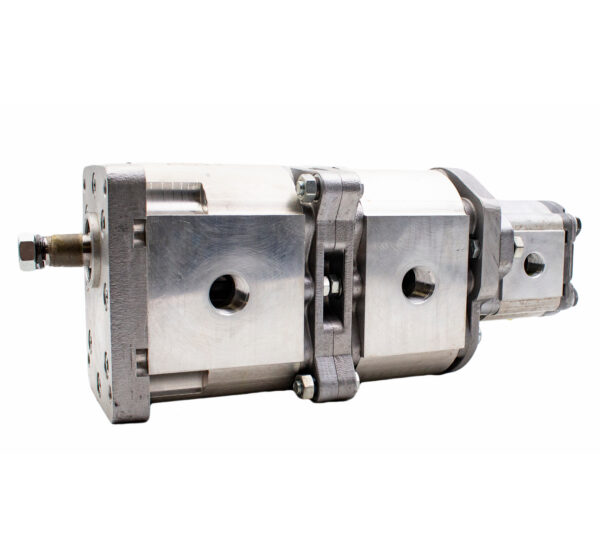

Насос секційний MGP3K50/MGP3K25/MGP2K11 Mozioni – триcекційний шестерневий гідравлічний насос, призначений для одночасної подачі робочої рідини у три незалежні гідравлічні контури. У конструкції об’єднані три насосні секції з робочими об’ємами 50 см³, 25 см³ та 11 см³, завдяки чому кожна гідролінія отримує окремий потік із власною продуктивністю.
Таке компонування підходить для обладнання, де одночасно працює декілька виконавчих механізмів із різними вимогами до витрати масла. Замість формування одного великого потоку та його подальшого обмеження насос одразу створює три окремі потоки відповідно до робочого об’єму кожної секції.
MGP3K50/MGP3K25/MGP2K11 розрахований на робочий тиск до 210 Бар, має конічний вал під шпонку та прямокутний монтажний фланець із кріпленням на чотири болти. Основною сферою застосування насоса є термопластавтомати, але за відповідності технічних параметрів він може використовуватися й в інших промислових гідросистемах.
Три незалежні насосні секції 50/25/11 см³
Ключова особливість MGP3K50/MGP3K25/MGP2K11 – три шестерневі секції, об’єднані в одному насосному агрегаті. Всі вони працюють від спільного приводного вала, проте кожна формує власний потік робочої рідини.
Робочі об’єми розподілені таким чином:
- перша секція – 50 см³;
- друга секція – 25 см³;
- третя секція – 11 см³.
Такий розподіл дозволяє організувати три гідравлічні лінії з помітно різною продуктивністю. Найбільша секція може працювати з основним механізмом, який потребує значної подачі масла, середня – з другим робочим контуром, а секція 11 см³ – з допоміжним виконавчим вузлом.
Як працює триcекційний шестерневий насос
Кожна секція насоса працює за принципом об’ємного переміщення робочої рідини. Під час обертання приводного вала шестерні захоплюють масло у всмоктувальній частині та переміщують його вздовж корпусу до напірного каналу.
Робочий об’єм визначає теоретичну кількість рідини, яку секція переміщує за один оберт. Для MGP3K50/MGP3K25/MGP2K11 ці значення становлять 50, 25 та 11 см³ відповідно.
При однаковій частоті обертання:
- секція 50 см³ формує найбільший потік;
- секція 25 см³ забезпечує приблизно вдвічі меншу теоретичну подачу;
- секція 11 см³ створює третій потік для контуру з меншою потребою в робочій рідині.
Фактична продуктивність залежить від обертів, робочого тиску, температури та в’язкості масла, а також від об’ємного ККД насоса.
Переваги трьох незалежних гідроліній
У складному промисловому обладнанні різні виконавчі механізми часто потребують неоднакової кількості робочої рідини. Якщо для їх живлення використовувати один загальний потік, частину продуктивності доводиться розподіляти та обмежувати за допомогою додаткової гідроапаратури.
Триcекційний насос формує потрібні потоки одразу.
MGP3K50/MGP3K25/MGP2K11 дозволяє:
- одночасно подавати масло у три незалежні гідравлічні контури;
- отримувати різну продуктивність кожної лінії;
- використовувати один приводний вал для трьох насосних секцій;
- підключати виконавчі механізми з різними вимогами до витрати;
- скорочувати необхідність у дроселюванні надлишкового потоку;
- компактніше компонувати насосний вузол;
- зменшувати гідравлічні втрати, пов’язані зі штучним обмеженням подачі в правильно спроєктованій системі.
Особливо важливо, що продуктивність кожного контуру задається безпосередньо робочим об’ємом відповідної насосної секції.
Особливості конфігурації 50/25/11 см³
Співвідношення секцій у MGP3K50/MGP3K25/MGP2K11 дозволяє отримати три рівні продуктивності.
Перша секція 50 см³ орієнтована на контур із найбільшою витратою. Друга секція 25 см³ має вдвічі менший робочий об’єм і може забезпечувати окремий механізм із середньою потребою в робочій рідині. Третя секція 11 см³ використовується для лінії, якій необхідний менший потік.
Такий розподіл зручний у гідравлічних машинах, де:
- один механізм потребує високої швидкості переміщення;
- другий працює з середньою витратою масла;
- третій виконує допоміжну операцію;
- усі три контури повинні мати незалежну подачу.
Конкретне призначення секцій залежить від гідравлічної схеми обладнання.
Теоретична продуктивність при різних обертах
Робочі об’єми дозволяють орієнтовно визначити подачу кожної секції при заданій частоті обертання приводного вала.
Наприклад, при 1000 об/хв теоретична продуктивність становитиме:
- секція 50 см³ – близько 50 л/хв;
- секція 25 см³ – близько 25 л/хв;
- секція 11 см³ – близько 11 л/хв.
При 1500 об/хв теоретичні значення становитимуть приблизно 75, 37,5 та 16,5 л/хв відповідно.
Реальна подача буде нижчою через внутрішні витоки та інші гідравлічні втрати. Для точного розрахунку необхідно враховувати робочі характеристики конкретного насоса та умови його експлуатації.
Застосування у термопластавтоматах
Основним місцем використання MGP3K50/MGP3K25/MGP2K11 є термопластавтомати. Таке обладнання має декілька гідравлічних приводів, які виконують різні операції та можуть потребувати різної продуктивності.
Триcекційний насос дозволяє організувати незалежне живлення кількох механізмів без встановлення трьох окремих насосів.
Залежно від конструкції машини окремі секції можуть забезпечувати:
- основні робочі гідроциліндри;
- механізми затискання;
- вузли переміщення;
- допоміжні приводи;
- окремі контури керування;
- інші виконавчі механізми.
MGP3K50/MGP3K25/MGP2K11 може застосовуватися й у іншому промисловому обладнанні, якщо робочий тиск, продуктивність та монтажні параметри відповідають вимогам конкретної гідросистеми.
Робочий тиск до 210 Бар
Насос розрахований на робочий тиск до 210 Бар. При його встановленні необхідно враховувати допустимий тиск не тільки насосного агрегату, а й усіх інших компонентів системи.
До них належать:
- гідророзподільники;
- запобіжні та інші клапани;
- трубопроводи;
- рукави високого тиску;
- фітинги;
- гідроциліндри;
- гідромотори;
- вимірювальна апаратура.
Кожна із трьох гідравлічних ліній може працювати з власним навантаженням. Тому захист від перевищення допустимого тиску повинен відповідати схемі конкретного обладнання.
Конічний вал під шпонку
MGP3K50/MGP3K25/MGP2K11 оснащений конічним приводним валом під шпонку. Саме через нього крутний момент передається одночасно на всі три насосні секції.
При підборі моделі на заміну важливо звірити:
- розміри конічної частини;
- довжину вала;
- параметри шпонкового паза;
- посадкові розміри;
- сумісність із приводною муфтою;
- напрямок обертання.
Навіть насос із аналогічними робочими об’ємами може не підійти для прямої установки, якщо відрізняється конструкція приводного з’єднання.

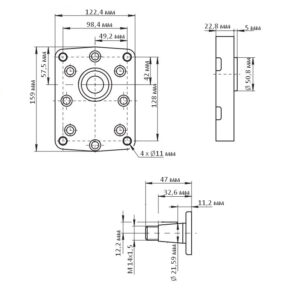

Прямокутний фланець на 4 болти
Для монтажу насоса використовується прямокутний фланець із чотирма точками кріплення. При заміні агрегату необхідно перевіряти точну геометрію посадкового місця.
Перед купівлею насоса рекомендується зіставити:
- Форму та розміри монтажного фланця.
- Міжосьові відстані кріпильних отворів.
- Виконання конічного вала.
- Розташування гідравлічних портів.
- Напрямок обертання.
- Робочі об’єми 50/25/11 см³.
- Допустимий тиск до 210 Бар.
- Робочий діапазон частоти обертання.
Повна перевірка параметрів особливо важлива для триcекційних насосів, оскільки заміна навіть однієї секції на інший робочий об’єм змінює режим відповідної гідравлічної лінії.
Чим триcекційний насос відрізняється від двосекційного
У двосекційній моделі один приводний вузол забезпечує два потоки. MGP3K50/MGP3K25/MGP2K11 формує одразу три незалежні потоки.
Це розширює можливості побудови гідросистеми:
- один агрегат забезпечує три контури;
- кожна лінія має власну продуктивність;
- не потрібно встановлювати три окремі насоси;
- зберігається єдиний механічний привід;
- можна підібрати різні виконавчі механізми відповідно до подачі кожної секції.
Конфігурація 50/25/11 см³ особливо підходить для обладнання, де потреба в робочій рідині суттєво відрізняється між трьома гідравлічними споживачами.
Як правильно підібрати MGP3K50/MGP3K25/MGP2K11
При виборі секційного насоса на заміну не варто орієнтуватися лише на виробника та максимальний робочий об’єм.
Потрібно перевірити:
- повне маркування насоса;
- робочий об’єм кожної з трьох секцій;
- допустимий робочий тиск;
- напрямок обертання;
- тип та розміри приводного вала;
- конфігурацію монтажного фланця;
- розміри гідравлічних приєднань;
- розташування всмоктувальних і напірних портів;
- допустимі обороти;
- вимоги до робочої рідини.
Насос із секціями, наприклад, 50/20/11 см³ замість 50/25/11 см³ забезпечуватиме іншу подачу у другому контурі. Це може змінити швидкість роботи виконавчого механізму та весь технологічний цикл обладнання.
Умови експлуатації шестерневого насоса
Ресурс MGP3K50/MGP3K25/MGP2K11 залежить від стану гідравлічного масла та роботи всієї системи. Шестерневі пари чутливі до абразивного забруднення, а всмоктувальна магістраль повинна працювати без підсмоктування повітря.
Під час експлуатації варто контролювати:
- рівень масла в баку;
- чистоту робочої рідини;
- стан фільтрів;
- відповідність в’язкості масла;
- герметичність всмоктувальних ліній;
- температуру гідросистеми;
- тиск у кожному з трьох контурів;
- сторонній шум та вібрації;
- стабільність продуктивності секцій.
Належне обслуговування гідросистеми допомагає підтримувати стабільну подачу та зменшувати передчасне зношування насоса.
Купити насос MGP3K50/MGP3K25/MGP2K11 Mozioni
Секційний насос MGP3K50/MGP3K25/MGP2K11 50/25/11 см³ Mozioni призначений для промислових гідросистем, у яких необхідно одночасно отримати три незалежні потоки робочої рідини з різною продуктивністю.
Три насосні секції дозволяють забезпечити окремі контури без подальшого поділу одного загального потоку. Робочий тиск до 210 Бар, конічний вал під шпонку та прямокутний фланець на чотири болти визначають основні експлуатаційні й монтажні характеристики моделі.
Перед замовленням насоса варто звірити повне маркування штатного агрегату, конфігурацію секцій 50/25/11 см³, напрямок обертання, параметри приводного вала, фланця та гідравлічних приєднань.
