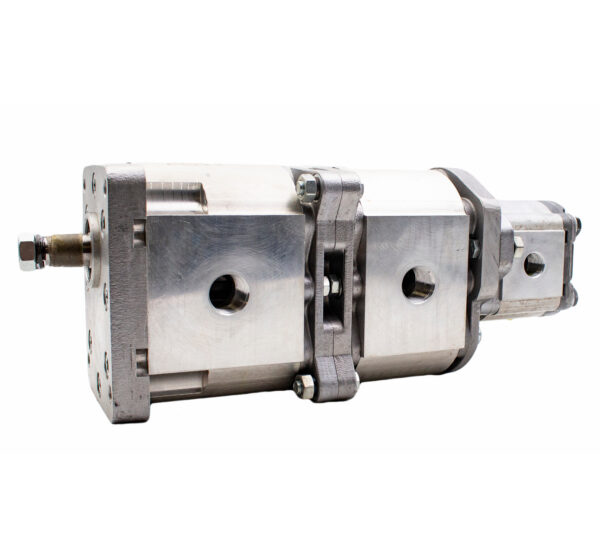

Насос секційний MGP3K56/MGP3K25/MGP2K14 Mozioni – триcекційний шестерневий гідравлічний насос, призначений для одночасної подачі робочої рідини у три незалежні гідравлічні контури. У конструкції об’єднані три насосні секції з робочими об’ємами 56 см³, 25 см³ та 14 см³, що дозволяє отримати три окремі потоки з різною продуктивністю від одного механічного приводу.
Модель розрахована на робочий тиск до 250 Бар. Для передачі крутного моменту використовується конічний вал під шпонку, а встановлення насоса виконується через прямокутний фланець із кріпленням на чотири болти.
Конфігурація 56/25/14 см³ підходить для складних гідравлічних систем, де декілька виконавчих механізмів працюють одночасно, але потребують різної кількості масла. Основним напрямком застосування насоса є термопластавтомати, проте за відповідності робочих та монтажних характеристик він може використовуватися й у іншому промисловому обладнанні.
Три незалежні секції 56, 25 та 14 см³
MGP3K56/MGP3K25/MGP2K14 поєднує три шестерневі секції в одному насосному агрегаті. Вони мають спільний приводний вал, але кожна секція створює власний потік робочої рідини.
Робочі об’єми розподілені таким чином:
- перша секція – 56 см³;
- друга секція – 25 см³;
- третя секція – 14 см³;
- кожна секція працює на окрему гідравлічну лінію;
- усі три потоки можуть формуватися одночасно.
Такий розподіл продуктивності дозволяє забезпечувати маслом основний високопродуктивний контур, другий робочий механізм із середньою витратою та допоміжну лінію, якій потрібна менша подача.
Принцип роботи триcекційного шестерневого насоса
Кожна секція MGP3K56/MGP3K25/MGP2K14 працює як окремий шестерневий насос об’ємного типу. Обертання приводного вала передається шестерням, які захоплюють робочу рідину у зоні всмоктування та переміщують її до напірної частини.
Робочий об’єм визначає теоретичну кількість рідини, яку відповідна секція переміщує за один оберт. Для цієї моделі показники становлять 56, 25 і 14 см³.
Завдяки різному об’єму секцій:
- контур 56 см³ отримує найбільший потік;
- секція 25 см³ забезпечує середню продуктивність;
- секція 14 см³ формує третій потік із меншою витратою.
При цьому немає необхідності спочатку створювати один великий потік і потім зменшувати його для окремих споживачів за допомогою дроселів.
Для чого потрібні три окремі гідравлічні лінії
У складному технологічному обладнанні один механізм може потребувати великої витрати масла для швидкого переміщення, другий – середньої продуктивності, а третьому достатньо меншого потоку.
Якщо використовувати один насос із максимальною продуктивністю, доводиться додатково перерозподіляти робочу рідину між споживачами. Секційна конструкція дозволяє отримати потрібне співвідношення потоків безпосередньо в насосі.
MGP3K56/MGP3K25/MGP2K14 дозволяє:
- забезпечити три незалежні гідравлічні контури;
- отримати різну продуктивність у кожній лінії;
- одночасно живити три виконавчі механізми;
- використовувати один приводний вал;
- зменшити потребу в дроселюванні надлишкового потоку;
- скоротити кількість окремих насосних агрегатів;
- компактніше компонувати гідравлічну систему.
У правильно розрахованій системі це також допомагає зменшити втрати енергії, які виникають при штучному обмеженні надлишкової подачі масла.
Особливості конфігурації 56/25/14 см³
Поєднання трьох секцій забезпечує помітну градацію продуктивності між контурами.
Перша секція 56 см³ має найбільший робочий об’єм. Вона може використовуватися для основного механізму, якому потрібна висока подача. Секція 25 см³ підходить для другого контуру з помірнішою витратою, а третя секція 14 см³ – для допоміжного приводу.
Така конфігурація особливо доречна, коли:
- основний виконавчий механізм потребує великої кількості масла;
- другий контур працює з приблизно вдвічі меншою подачею;
- третя лінія призначена для механізму з меншою продуктивністю;
- усі три контури повинні працювати незалежно;
- потрібно уникнути надлишкового регулювання загального потоку.
Конкретне призначення кожної секції визначається гідравлічною схемою обладнання.
Теоретична продуктивність насоса
Робочий об’єм дозволяє орієнтовно розрахувати подачу кожної секції залежно від частоти обертання.
При 1000 об/хв теоретична продуктивність становитиме приблизно:
- секція 56 см³ – 56 л/хв;
- секція 25 см³ – 25 л/хв;
- секція 14 см³ – 14 л/хв.
При 1500 об/хв теоретична подача становитиме близько:
- 84 л/хв для секції 56 см³;
- 37,5 л/хв для секції 25 см³;
- 21 л/хв для секції 14 см³.
Ці значення є розрахунковими. Реальна продуктивність залежить від об’ємного ККД, робочого тиску, температури, в’язкості масла та технічного стану насоса.
Використання MGP3K56/MGP3K25/MGP2K14 у термопластавтоматах
Основна сфера застосування насоса – гідравлічні системи термопластавтоматів. У такому обладнанні одночасно або послідовно працює кілька механізмів, кожен із яких може вимагати своєї витрати робочої рідини.
Три незалежні насосні секції дозволяють забезпечити маслом різні вузли без встановлення трьох окремих приводних насосів.
Залежно від конструкції термопластавтомата насос може використовуватися для:
- основних гідравлічних приводів;
- механізмів затискання форми;
- гідроциліндрів переміщення;
- допоміжних механізмів;
- окремих контурів керування;
- технологічних вузлів із різною швидкістю роботи.
Модель також може встановлюватися на інше промислове обладнання, якщо параметри насоса відповідають вимогам конкретної гідросистеми.
Робочий тиск до 250 Бар
MGP3K56/MGP3K25/MGP2K14 розрахований на робочий тиск до 250 Бар. Цей параметр необхідно враховувати при підборі всіх компонентів гідравлічної системи.
Відповідний запас за тиском повинні мати:
- гідравлічні розподільники;
- клапани;
- рукави високого тиску;
- трубопроводи;
- фітинги;
- гідроциліндри;
- гідромотори;
- вимірювальні та контрольні прилади.
Кожна з трьох ліній може працювати під різним фактичним навантаженням. Тиск визначається опором відповідного виконавчого механізму, тому система повинна мати коректно підібрану захисну апаратуру.
Конічний вал під шпонку
Насос обладнаний конічним валом під шпонку, який передає крутний момент від приводу одразу на всі три насосні секції.
При підборі MGP3K56/MGP3K25/MGP2K14 на заміну потрібно перевіряти не тільки тип вала, але й точні посадкові параметри:
- геометрію конуса;
- діаметр і довжину посадки;
- розміри шпонкового паза;
- сумісність із муфтою;
- напрямок обертання.
Насос із такими ж робочими об’ємами, але іншим виконанням приводного вала, може не підійти для прямого встановлення.
Прямокутний фланець на чотири болти
Для монтажу MGP3K56/MGP3K25/MGP2K14 використовується прямокутний фланець на 4 болти.
При заміні насоса необхідно перевірити:
- Геометрію фланця.
- Міжосьові відстані отворів.
- Посадкові розміри.
- Тип і параметри приводного вала.
- Розташування гідравлічних портів.
- Напрямок обертання насоса.
- Робочі об’єми 56/25/14 см³.
- Допустимий тиск до 250 Бар.
Точна відповідність механічних параметрів дозволяє встановити насос без переробки штатного приводного вузла.
Переваги триcекційного насоса Mozioni
Триcекційна конструкція дає можливість сформувати три потоки масла в одному компактному агрегаті.
До основних особливостей MGP3K56/MGP3K25/MGP2K14 належать:
- три незалежні насосні секції;
- три окремі гідролінії;
- різна продуктивність кожного контуру;
- один приводний вал;
- робочий тиск до 250 Бар;
- можливість паралельної роботи різних виконавчих механізмів;
- менша потреба в регулюванні надлишкової подачі;
- компактне розміщення порівняно з трьома окремими насосами.
Конфігурація 56/25/14 см³ підходить для машин, де продуктивність основного контуру повинна суттєво перевищувати подачу двох інших ліній.
Як правильно підібрати насос MGP3K56/MGP3K25/MGP2K14
При заміні триcекційного насоса рекомендується орієнтуватися на повне маркування штатного агрегату, а не лише на найбільше значення робочого об’єму.
Перед купівлею потрібно перевірити:
- відповідність моделі MGP3K56/MGP3K25/MGP2K14;
- робочі об’єми всіх трьох секцій;
- максимальний робочий тиск;
- тип та параметри вала;
- конструкцію монтажного фланця;
- напрямок обертання;
- розташування портів;
- допустимий діапазон обертів;
- характеристики гідравлічної рідини.
Заміна, наприклад, секції 14 см³ на 11 см³ змінить подачу у третьому контурі та може вплинути на швидкість роботи відповідного механізму.
Робоча рідина та обслуговування
Стан гідравлічного масла має прямий вплив на роботу шестерневих секцій. Тверді забруднення прискорюють зношування поверхонь шестерень, втулок і корпусних деталей, а підсмоктування повітря може викликати шум та нестабільну подачу.
Під час експлуатації рекомендується контролювати:
- рівень робочої рідини;
- в’язкість та стан масла;
- чистоту фільтрів;
- герметичність магістралей;
- робочу температуру;
- тиск у кожному контурі;
- відсутність кавітації;
- появу стороннього шуму та вібрацій;
- стабільність продуктивності всіх трьох секцій.
Своєчасне обслуговування гідравлічної системи допомагає підтримувати необхідну подачу та уникати прискореного зношування насосного вузла.
Купити насос MGP3K56/MGP3K25/MGP2K14 Mozioni
Секційний насос MGP3K56/MGP3K25/MGP2K14 56/25/14 см³ Mozioni призначений для гідравлічного обладнання, де необхідно одночасно забезпечити три незалежні контури робочою рідиною з різною продуктивністю.
Модель має робочий тиск до 250 Бар, конічний вал під шпонку та прямокутний монтажний фланець на чотири болти. Поєднання трьох секцій дозволяє організувати окрему подачу масла для основних і допоміжних механізмів без створення єдиного надлишкового потоку.
Перед замовленням варто звірити повне маркування насоса, конфігурацію 56/25/14 см³, тип вала, монтажний фланець, напрямок обертання та розташування гідравлічних приєднань.
