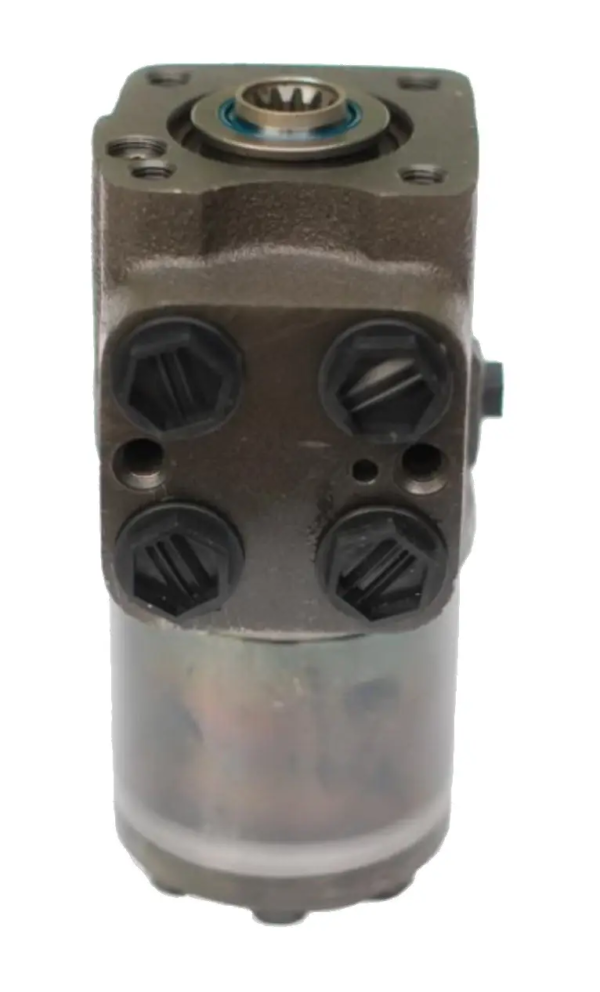

Насос-дозатор HKUS400/5T-125MX/3 – гідростатичний рульовий агрегат виробництва M+S Hydraulic, призначений для керування гідравлічними системами тракторів, сільськогосподарських, будівельних та інших тихохідних машин. Модель виконана у версії для трубного монтажу, працює при тиску до 175 бар, має запобіжний клапан, налаштований на 125 бар, та розрахована на номінальну витрату робочої рідини 40 л/хв.
Насос-дозатор використовується у системах гідростатичного рульового керування, де потрібно точно передавати команду від рульового колеса до силових гідроциліндрів. Модель сумісна з тракторами ХТЗ-121, ХТЗ-16131 та ХТЗ-16331.
Особливості серії HKU(S)…/5
Лінійка HKU(S)…/5 розширює сімейство рульових агрегатів M+S Hydraulic та орієнтована на гідравлічні системи, для яких важливі точне дозування потоку та зниження непродуктивних втрат енергії.
Для цієї серії використовується схема закритого центру з нереверсивним виходом і вимірюванням навантаження. Конструкція дозволяє організувати статичне або динамічне гідравлічне з’єднання з пріоритетним клапаном.
Серія випускається у двох основних варіантах:
- для модульного монтажу;
- для трубного монтажу.
Модель HKUS400/5T-125MX/3 належить до виконання для трубного підключення. Така конструкція зручна для інтеграції насоса-дозатора у гідросистеми тракторів та спеціальної техніки, де магістралі підводяться безпосередньо до портів рульового агрегату.
Принцип роботи насоса-дозатора

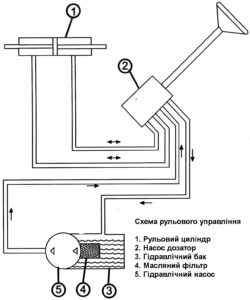

Рульовий агрегат входить до складу гідростатичної системи керування. Через рульову колонку він з’єднується з рульовим колесом і перетворює його обертання на керований потік гідравлічної оливи.
Під час повороту керма внутрішній зубчастий механізм приводить у рух роторний дозувальний вузол. Ротор подає до відповідної порожнини гідроциліндра певний об’єм робочої рідини. Кількість оливи залежить від кута та напрямку повороту рульового колеса.
Таким чином, насос-дозатор виконує дві основні операції:
- Визначає напрямок потоку. Залежно від напрямку обертання керма робоча рідина подається до відповідної сторони гідроциліндра.
- Дозує робочу рідину. Об’єм подачі пов’язаний із переміщенням рульового колеса, що дозволяє точно контролювати поворот керованих коліс.
Гідростатична схема дозволяє передавати значне зусилля на керовану вісь без необхідності прикладати велике фізичне зусилля до рульового колеса.
Закритий центр і система Load Sensing
Однією з конструктивних особливостей серії HKU(S)…/5 є можливість роботи у гідравлічній системі з закритим центром та вимірюванням навантаження – Load Sensing.
Така схема дозволяє гідросистемі подавати необхідну кількість робочої рідини відповідно до фактичної потреби рульового керування. Коли оператор не повертає кермо, система не повинна постійно пропускати максимальний потік через рульовий агрегат.
Це допомагає:
- скоротити непродуктивну циркуляцію гідравлічної оливи;
- зменшити втрати потужності;
- обмежити зайве нагрівання робочої рідини;
- ефективніше розподіляти потік між рульовою системою та іншими гідравлічними споживачами;
- забезпечити стабільну роботу керування при зміні навантаження.
Особливо актуальна така схема для машин, де один гідравлічний насос одночасно обслуговує рульове керування та робоче обладнання.
Вбудований запобіжний клапан на 125 бар
Насос-дозатор HKUS400/5T-125MX/3 оснащений запобіжним клапаном із налаштуванням на 125 бар.
Запобіжний клапан обмежує тиск у рульовому контурі та допомагає захистити його компоненти від перевантаження. Під час роботи трактора або спецтехніки тиск може різко зростати через удар керованого колеса об перешкоду, рух нерівною поверхнею або значне навантаження на вісь.
Захисна система допомагає зменшити ризик пошкодження:
- рукавів високого тиску;
- гідроциліндрів;
- ущільнень;
- фітингів та різьбових з’єднань;
- внутрішніх елементів насоса-дозатора.
При цьому максимальний робочий тиск самого агрегату становить 175 бар.
Номінальна витрата 40 л/хв
Модель розрахована на номінальну витрату робочої рідини 40 л/хв. Цей параметр необхідно враховувати при підборі насоса-дозатора до конкретної гідравлічної системи.
Продуктивність гідравлічного насоса, налаштування пріоритетного клапана, параметри рульових гідроциліндрів та характеристики дозатора повинні працювати узгоджено. Неправильний підбір компонентів може призвести до надто повільної або різкої реакції керованих коліс.

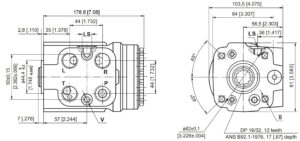

Різьба підключення М22×1,5
Гідравлічні магістралі підключаються через різьбові порти М22×1,5.
При заміні старого насоса-дозатора потрібно перевіряти не тільки модель агрегату, але й:
- тип та розмір різьби;
- розташування гідравлічних портів;
- робочий тиск системи;
- налаштування запобіжного клапана;
- номінальну витрату;
- тип гідравлічної схеми;
- спосіб монтажу.
Це дозволяє уникнути додаткового переобладнання магістралей та забезпечити правильну роботу рульового контуру після встановлення.
Сумісність із тракторами ХТЗ
Насос-дозатор HKUS400/5T-125MX/3 M+S Hydraulic застосовується у системах гідростатичного рульового керування таких моделей:
- ХТЗ-121;
- ХТЗ-16131;
- ХТЗ-16331.
Перед купівлею рекомендується звірити маркування встановленого агрегату та параметри гідросистеми. Це особливо важливо для техніки, яка раніше проходила ремонт, модернізацію або переобладнання рульового керування.
Де застосовуються гідростатичні насоси-дозатори
Гідростатичні рульові агрегати використовуються переважно на тихохідній мобільній техніці зі швидкістю руху до 60 км/год.
Насоси-дозатори цього типу можуть застосовуватися на:
- тракторах;
- автонавантажувачах;
- комбайнах та інших збиральних машинах;
- дорожньо-будівельній техніці;
- землерийних машинах;
- лісозаготівельній техніці;
- позашляхових машинах;
- техніці для транспортування матеріалів;
- гірничому обладнанні;
- іншій мобільній техніці з гідростатичним керуванням.
Широка сфера застосування пов’язана з тим, що гідростатичне керування дозволяє створювати значне зусилля на керованих колесах при відносно невеликому зусиллі оператора.
Переваги насоса-дозатора HKUS400/5T-125MX/3
Конструкція рульового агрегату поєднує дозування робочої рідини, керування напрямком потоку та захист гідравлічного контуру.
До основних особливостей моделі належать:
- робочий тиск до 175 бар;
- запобіжний клапан на 125 бар;
- номінальна витрата 40 л/хв;
- трубний тип монтажу;
- підключення М22×1,5;
- можливість роботи в системах із закритим центром;
- підтримка системи вимірювання навантаження;
- компактне виконання;
- застосування у гідростатичних системах рульового керування;
- виробництво M+S Hydraulic, Болгарія.
Конструкція насоса-дозатора дозволяє використовувати його як компонент при ремонті або відновленні рульових систем сільськогосподарської та спеціальної техніки.
Коли потрібна діагностика насоса-дозатора
Зміни у поведінці рульового керування можуть свідчити про несправність дозатора або інших компонентів системи.
Перевірка потрібна, якщо спостерігаються:
- збільшене зусилля на кермі;
- затримка повороту коліс після обертання керма;
- ривки під час керування;
- нестабільна реакція рульової системи;
- витік гідравлічної оливи;
- сторонній шум у рульовому контурі;
- відхилення машини від заданої траєкторії.
Перед заміною агрегату доцільно перевірити стан гідравлічного насоса, пріоритетного клапана, гідроциліндрів, рукавів, фітингів та робочої рідини.
Купити насос-дозатор HKUS400/5T-125MX/3 M+S Hydraulic
У компанії Гідравліка Груп можна купити насос-дозатор HKUS400/5T-125MX/3 трубного монтажу M+S Hydraulic для тракторів ХТЗ та іншої техніки з відповідними параметрами гідростатичної системи керування.
При підборі потрібно враховувати маркування насоса-дозатора, тиск запобіжного клапана, номінальну витрату, різьбу підключення, тип монтажу та конфігурацію гідравлічної системи. Такий підхід дозволяє правильно підібрати рульовий агрегат без небажаних змін у штатній гідросистемі.
