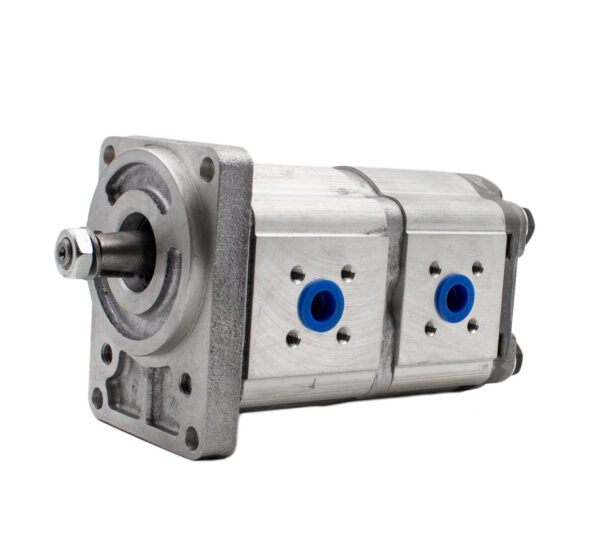

Насос секційний MGP2K20/MGP2K10 Mozioni – двосекційний шестерневий гідравлічний насос, призначений для одночасної подачі робочої рідини у два незалежні гідравлічні контури. Конструкція поєднує дві насосні секції з робочими об’ємами 20 см³ та 10 см³, тому кожна лінія отримує власний потік з різною продуктивністю.
Модель розрахована на робочий тиск до 250 Бар. Для передачі крутного моменту використовується конічний вал під шпонку, а монтаж насоса виконується через прямокутний фланець із чотирма точками кріплення.
Поєднання секцій 20/10 см³ особливо актуальне для гідросистем, де два виконавчі механізми повинні працювати паралельно, але потребують різної кількості масла. Основною сферою застосування MGP2K20/MGP2K10 є термопластавтомати, хоча за відповідності технічних параметрів насос може використовуватися і в іншому промисловому обладнанні.
Дві незалежні секції 20 та 10 см³
MGP2K20/MGP2K10 фактично об’єднує два шестерневі насоси в одному агрегаті. Перша секція має робочий об’єм 20 см³, друга – 10 см³. Обидві приводяться в дію одним валом, але формують окремі потоки робочої рідини.
Така конструкція дозволяє отримати дві гідравлічні лінії з різною продуктивністю:
- перша секція має робочий об’єм 20 см³;
- друга секція має робочий об’єм 10 см³;
- секція 20 см³ формує більший потік робочої рідини;
- секція 10 см³ забезпечує другу незалежну лінію;
- обидва контури можуть працювати одночасно від одного приводного вузла.
Співвідношення робочих об’ємів 2:1 дозволяє ще на рівні насосного вузла отримати два потоки з помітно різною продуктивністю.
Принцип роботи MGP2K20/MGP2K10
Насос належить до об’ємних гідравлічних машин шестерневого типу. У кожній секції встановлена пара шестерень. Під час обертання приводного вала робоча рідина захоплюється між зубцями шестерень і корпусом, переміщується від зони всмоктування до напірної частини та надходить у відповідну гідролінію.
Перша секція теоретично переміщує 20 см³ рідини за один оберт, друга – 10 см³. Отже, при однаковій частоті обертання основна секція формує приблизно вдвічі більшу теоретичну подачу.
Фактична продуктивність залежить від частоти обертання вала, робочого тиску, температури та в’язкості масла, а також об’ємного ККД насосних секцій.
Навіщо використовувати секційний гідронасос
У звичайній схемі один насос може створювати загальний потік масла, який потім розподіляється між різними споживачами. Якщо їм потрібна різна продуктивність, доводиться застосовувати додаткові елементи для регулювання та обмеження потоку.
Секційний насос MGP2K20/MGP2K10 дозволяє вирішити це завдання безпосередньо на етапі подачі робочої рідини.
Його конструкція дозволяє:
- отримати два окремі потоки масла;
- забезпечити різну продуктивність гідроліній;
- одночасно працювати з двома виконавчими механізмами;
- зменшити потребу у дроселюванні надлишкової подачі;
- використовувати один приводний вал для двох насосних секцій;
- компактніше розмістити насосний вузол у машині.
У правильно розрахованій гідросистемі це дозволяє спростити окремі ділянки схеми та уникнути зайвого перетворення надлишкового потоку в теплові втрати.
Особливості конфігурації 20/10 см³
Робочі об’єми секцій відрізняються рівно вдвічі. Це одна з ключових особливостей MGP2K20/MGP2K10.
При однаковій швидкості обертання:
- секція 20 см³ створює більшу подачу;
- секція 10 см³ формує потік, теоретично вдвічі менший;
- обидві секції працюють синхронно від одного приводу;
- продуктивність кожної лінії визначається безпосередньо робочим об’ємом відповідної секції.
Така конфігурація може використовуватися, наприклад, коли основному механізму потрібен швидший рух або більша кількість робочої рідини, а другому контуру достатньо меншої подачі.
Використання у термопластавтоматах
Одним із основних напрямків застосування MGP2K20/MGP2K10 є термопластавтомати. У таких машинах гідравліка використовується для роботи різних виконавчих вузлів, які виконують окремі технологічні операції.
Кілька механізмів можуть працювати одночасно, але їхні вимоги до витрати робочої рідини відрізняються. Саме тому двосекційна конструкція дозволяє забезпечити їх двома окремими потоками.
Насос може використовуватися для живлення:
- основних гідравлічних механізмів;
- гідроциліндрів переміщення;
- затискних та допоміжних вузлів;
- окремих контурів керування;
- механізмів із різною необхідною швидкістю руху.
Конкретне підключення визначається гідравлічною схемою термопластавтомата та параметрами його штатного обладнання.
Робочий тиск до 250 Бар
MGP2K20/MGP2K10 розрахований на робочий тиск до 250 Бар. При експлуатації цей показник потрібно співвідносити з характеристиками всієї гідравлічної системи.
Допустимому тиску повинні відповідати:
- розподільники;
- клапани;
- трубопроводи;
- рукави високого тиску;
- фітинги;
- гідроциліндри;
- інші виконавчі компоненти.
Гідросистема також повинна мати належний захист від перевищення допустимого тиску. Наявність двох незалежних потоків вимагає правильної організації робочих і запобіжних контурів.
Конічний вал під шпонку
Для передачі обертання насос оснащений конічним валом під шпонку. Така конструкція забезпечує механічне з’єднання з приводом обладнання.
Під час заміни насоса необхідно перевіряти:
- розміри конічної частини;
- довжину вала;
- параметри шпонкового паза;
- відповідність приводній муфті;
- положення насосного вузла відносно приводу.
Однакові значення робочого об’єму не гарантують механічної сумісності. Якщо вал або посадка відрізняються, встановлення насоса може вимагати переробки приводного вузла.
Прямокутний фланець на 4 болти
MGP2K20/MGP2K10 має прямокутний монтажний фланець на чотири болти. При підборі аналога потрібно враховувати не лише форму фланця, а й його фактичні геометричні параметри.
Перед купівлею насоса бажано перевірити:
- Міжосьові відстані кріпильних отворів.
- Розміри та форму фланця.
- Тип приводного вала.
- Розміщення гідравлічних портів.
- Напрямок обертання.
- Робочі об’єми секцій 20 та 10 см³.
- Допустимий тиск.
- Посадкові розміри насосного вузла.
Такий підхід особливо важливий при підборі насоса для прямої заміни без зміни конструкції обладнання.
Розрахунок продуктивності секцій
Робочий об’єм дозволяє орієнтовно визначити теоретичну подачу насоса при заданій частоті обертання.
Наприклад, при 1000 об/хв теоретична продуктивність становитиме приблизно:
- для секції 20 см³ – 20 л/хв;
- для секції 10 см³ – 10 л/хв.
При 1500 об/хв теоретичні значення збільшаться приблизно до 30 та 15 л/хв відповідно.
Реальна подача буде дещо нижчою через внутрішні витоки та інші гідравлічні втрати. Тому для точного розрахунку конкретної системи потрібно враховувати технічні дані насоса та умови його експлуатації.
Переваги двосекційної конструкції
MGP2K20/MGP2K10 дозволяє поєднати функції двох шестерневих насосів в одному агрегаті.
Основні конструктивні особливості такого рішення:
- два незалежні робочі потоки;
- продуктивність секцій у співвідношенні 2:1;
- один механічний привід;
- компактне розміщення насосного вузла;
- можливість одночасної роботи двох контурів;
- робочий тиск до 250 Бар;
- зменшення потреби у додатковому обмеженні потоку в окремих гідравлічних схемах.
Особливо актуальною ця модель є для машин, де обидва контури мають значну продуктивність, але один із них потребує приблизно вдвічі більшої подачі масла.
Як правильно підібрати MGP2K20/MGP2K10
Секційні насоси потрібно підбирати точніше, ніж звичайні односекційні моделі. Значення має не лише загальний тип насоса, а й робочий об’єм кожної окремої секції.
При виборі необхідно перевірити:
- повне маркування MGP2K20/MGP2K10;
- об’єми секцій 20/10 см³;
- допустимий робочий тиск;
- напрямок обертання;
- рекомендовані обороти;
- конструкцію конічного вала;
- розмір шпонкового з’єднання;
- геометрію фланця;
- гідравлічні порти;
- характеристики робочої рідини.
Якщо встановити насос із іншими об’ємами секцій, зміниться подача у відповідних гідролініях. У результаті може змінитися швидкість руху гідроциліндрів та робочий цикл машини.
Умови стабільної експлуатації
Ресурс секційного шестерневого насоса значною мірою залежить від якості та чистоти гідравлічної рідини.
Для нормальної роботи варто контролювати:
- рівень масла в гідробаку;
- відповідність в’язкості робочої рідини;
- стан фільтрів;
- відсутність механічних забруднень;
- герметичність всмоктувальних ліній;
- робочу температуру;
- тиск у кожному контурі;
- відсутність кавітації та підсмоктування повітря.
Поява стороннього шуму, вібрацій, надмірного нагрівання або помітне зниження продуктивності може вказувати на проблеми в насосі чи інших компонентах гідросистеми.
Купити насос MGP2K20/MGP2K10 Mozioni
Секційний насос MGP2K20/MGP2K10 20/10 см³ Mozioni призначений для промислових гідросистем, у яких необхідно сформувати два незалежні потоки робочої рідини з продуктивністю у співвідношенні приблизно 2:1.
Модель працює при тиску до 250 Бар, має конічний вал під шпонку та прямокутний чотириболтовий фланець. Основним напрямком застосування є термопластавтомати, проте насос може використовуватися й в інших машинах за умови відповідності робочих, монтажних та приєднувальних характеристик.
Перед замовленням рекомендується звірити повне маркування штатного насоса, об’єми обох секцій, тип приводу, фланець, розташування портів і напрямок обертання.
