Запобіжний клапан — це ключовий елемент гідравлічної системи, що гарантує її безпеку та стабільну роботу. Його головна функція — контролювати та обмежувати тиск, щоб запобігти перевантаженням і можливим аваріям. Клапан спрацьовує автоматично, коли тиск робочої рідини перевищує встановлений поріг.
Основні функції запобіжних клапанів
Запобіжні клапани виконують кілька критично важливих завдань:
- Захист від перевантажень: Запобігають аварійним ситуаціям, які можуть виникнути через надмірний тиск.
- Підтримка стабільності: Допомагають підтримувати постійний тиск у системі.
- Безпека персоналу: Захищають операторів та оточуючих від небезпеки, пов’язаної з відмовами обладнання.
- Збереження обладнання: Захищають компоненти гідросистеми від пошкоджень.
Завдяки надійній роботі цих клапанів, система працює безперебійно, а ризик аварій зводиться до мінімуму.
Принцип роботи
Робота запобіжного клапана базується на оперативній реакції на зростання тиску. У закритому стані його утримує пружина. Коли тиск у системі починає наближатися до критичного, потік робочої рідини впливає на механізм клапана, долаючи опір пружини. Це призводить до його відкриття, і рідина безпечно відводиться до зливної магістралі.
Різновиди та застосування
Залежно від конструкції, запобіжні клапани бувають:
- Кулькові: Використовують кульку, яка блокує вихідний отвір.
- Дискові: Диск відхиляється під тиском, звільняючи шлях для рідини.
- Поршневі: Поршень перекриває потік у закритому стані.
Ці клапани незамінні в усіх гідравлічних системах, де потрібен високий рівень надійності та точний контроль тиску. Їх широко застосовують у промисловому обладнанні, мобільній техніці, сільському господарстві, будівництві, на енергетичних об’єктах та в транспортних засобах.

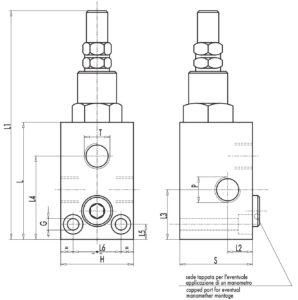

| Пропускна здатність , л/хв | Різьба | Діапазон тиску, bar | L, мм | L1, мм | L2, мм | L3, мм | L4, мм | L5, мм | L6, мм | G, мм | H, мм | S, мм | Вага, кг |
| 45 |
G 3/8″
|
10-180 |
72
|
134
|
15
|
26
|
49,5
|
8,5
|
26
|
6,5
|
40
|
40
|
0,824
|
| 45 | 80-300 | ||||||||||||
| 70 |
G 1/2″
|
10-180 |
77
|
139
|
17,5
|
29,5
|
54
|
8,5
|
30
|
6,5
|
45
|
45
|
1,058
|
| 70 | 80-300 | ||||||||||||
| 90 |
G 3/4″
|
10-180 |
92
|
154
|
17,5
|
35
|
68
|
10
|
32
|
8,5
|
50
|
50
|
1,47
|
| 90 | 80-300 | ||||||||||||
| 120 | G 3/4″ | 20-200 |
94
|
146
|
25 | 32 | 70 |
10
|
32 | 9 |
60
|
60 | 2,2 |
| 160 |
G 1″
|
20-200 | 46 | 23 | 71 | 30 | 9 | 80 | 2,87 | ||||
| 160 | 50-400 | 46 | 23 | 71 | 30 | 9 | 80 | 2,87 |
