Аварійний клапан обриву — це ключовий елемент безпеки, який запобігає неконтрольованому опусканню приводу. Він спрацьовує в разі раптового розриву трубопроводу, що може призвести до швидкого збільшення швидкості потоку рідини.
Принцип роботи та особливості
Коли швидкість потоку різко зростає, клапан автоматично перекриває подачу робочої рідини, надійно утримуючи привід на місці. Його єдина функція — це аварійне блокування.
Важливо пам’ятати, що цей пристрій не є зворотним клапаном чи обмежувачем потоку. Для повного контролю над системою рекомендується встановлювати клапан регулювання потоку після аварійного клапана.

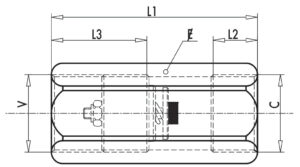

| Пропускна здатність , л/хв | Pізьба, G | Макс.тиск, Бар | L1, мм | L2, мм | L3, мм | E, мм | Вага, кг |
| 20 | 1/4″ | 350 | 50 | 16 | 28 | 19 | 0,072 |
| 50 | 3/8″ | 350 | 58 | 17 | 31 | 24 | 0,132 |
| 80 | 1/2″ | 350 | 62 | 18 | 33 | 27 | 0,146 |
| 140 | 3/4″ | 350 | 75 | 21 | 40 | 32 | 0,22 |
| 180 | 1″ | 350 | 85 | 26 | 43 | 41 | 0,452 |
