Шестипозиційний ручний дивертор з відкритим центром: багатофункціональне рішення для керування потоком
Ручний шестипозиційний дивертор з відкритим центром призначений для точного й гнучкого перенаправлення потоку робочої рідини в гідравлічних системах. Завдяки широкому діапазону положень важеля, цей пристрій забезпечує ефективне керування кількома гідравлічними споживачами або робочими органами.
Принцип роботи та конструктивні особливості
Керування відбувається вручну — переміщенням важеля у одне з шести фіксованих положень, що дозволяє вибірково направляти потік до заданих виходів. Така конфігурація особливо зручна для складних гідросистем, де потрібне перемикання між кількома гідравлічними лініями.
Відкритий центр забезпечує безперешкодну циркуляцію рідини в нейтральному положенні, що корисно для систем, де важливо уникати підвищення тиску або забезпечити постійну циркуляцію потоку.
Залежно від потреб, можливе також виготовлення аналогічного дивертора з закритим центром, де потік повністю блокується в нейтральній позиції.
Сфера застосування
Шестипозиційні ручні дивертори знаходять застосування у:
- сільськогосподарській техніці,
- промислових установках,
- будівельних машинах,
- мобільній та стаціонарній гідравліці.
Їх використовують там, де потрібно точно й швидко керувати декількома напрямками потоку без використання електроніки чи додаткових вузлів керування.
Встановлення у гідросистемі

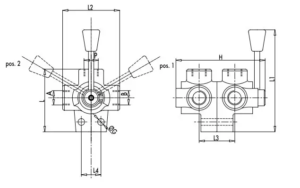

| Різьба | Прохідна здатність л/хв | L | L1 | L2 | L3 | L4 | ØG | H |
| G3/8″ | 35 л/хв | 76 | 140 | 68 | 45 | 26 | 8,5 | 117 |
| G1/2″ | 60 л/хв | 87 | 145 | 80 | 51 | 32 | 8,5 | 125 |
| G 3/4″ | 100 л/хв | 103 | 150 | 94 | 55 | 32 | 11 | 140 |
