Дивертори з ручним керуванням шестипозиційний із закритим центром

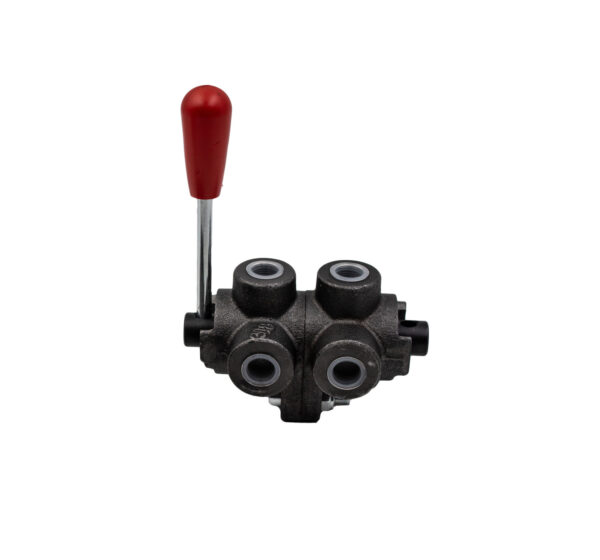

Шестиходовий кран-дивертор: точне керування потоком у гідросистемах

6-ходовий кран-дивертор призначений для перенаправлення потоку робочої рідини в гідравлічній системі, забезпечуючи ефективне керування виконавчими механізмами або іншими споживачами. Завдяки простому ручному управлінню, оператор може швидко перемикати потік у потрібному напрямку.

Принцип дії

Перемикання здійснюється шляхом встановлення важеля у одне з шести фіксованих положень, що дозволяє направити потік у відповідний канал. Така конструкція ідеальна для складних систем, де необхідно обслуговувати кілька контурів або робочих органів.

Конфігурації виконання

Залежно від вимог системи, кран може бути виготовлений у таких варіантах:

• З відкритим центром — забезпечує вільну циркуляцію рідини у нейтральному положенні;
• Із закритим центром — повністю блокує потік у нейтральній позиції, що важливо для збереження тиску або безпечної зупинки системи.

Застосування

Шестипозиційні диверторні крани широко використовуються в:

• сільськогосподарській техніці (трактори, навантажувачі, оприскувачі),
• будівельному обладнанні,
• промислових і мобільних гідросистемах,
• системах із декількома гідроциліндрами або гідромоторами.

Встановлення  у гідросистемі

Встановити цей дивертор у гідравлічну систему просто та швидко — процес не потребує спеціальних навичок. Щоб підключення пройшло без труднощів, виконайте наступні дії:

1. Підключіть порти R та R’ до двох джерел живлення (гідравлічного тиску).

2. Порти A та B з’єднайте з першим гідроприводом.

3. Порти A’ та B’ під’єднайте до другого гідропривода.

⚠️ Увага:
У центральному положенні важеля порти кожної секції з’єднані між собою — система переходить у режим із закритим центром, що означає повне блокування потоку.

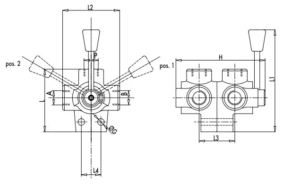

Приєднувальні розміри
