Чотирьохпозиційний ручний дивертор із закритим центром: гнучке рішення для реверсу потоку
Ручний чотирьохпозиційний дивертор із закритим центром призначений для переключення робочої рідини між двома входами та двома виходами в гідросистемах. Його основне призначення — керування виконавчими механізмами подвійної дії або зміна напрямку обертання гідравлічних двигунів.
Особливості конструкції та роботи
Керування здійснюється за допомогою важеля, який має чотири фіксовані положення, що дозволяє точно направляти потік рідини залежно від необхідного режиму роботи. Така схема є зручною для ручного перемикання без застосування електроніки або додаткових систем автоматизації.
Варіант із закритим центром означає, що в нейтральному положенні всі канали заблоковані, що запобігає втраті тиску та дозволяє зберігати стабільність системи в стані спокою.
Призначення та сфери застосування
Цей тип дивертора ефективно використовується для:
- управління двосторонніми гідроциліндрами;
- реверсивного керування гідромоторами;
- точного перенаправлення потоку в складних гідравлічних системах.
Завдяки своїй надійності та простоті в експлуатації, пристрій знаходить широке застосування в:
- сільському господарстві,
- будівельній техніці,
- промислових механізмах,
- мобільній гідравліці.

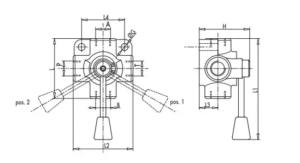

Приєднувальні розміри
| Різьба | Прохідна здатність л/хв | L | L1 | L2 | L3 | L4 | ØG | H |
| G3/8″ | 35 л/хв | 76 | 140 | 76 | 26 | 54 | 8,5 | 72 |
| G1/2″ | 60 л/хв | 88 | 145 | 88 | 30 | 64 | 8,5 | 82 |
| G 3/4″ | 100 л/хв | 95 | 180 | 95 | 32 | 74 | 8,5 | 90 |
