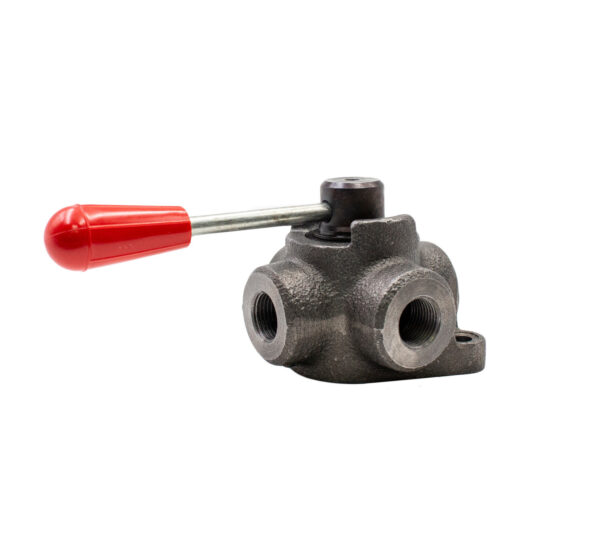

Чотирьохходовий дивертор з ручним керуванням: точний контроль та реверс потоку
Чотирьохходові ручні дивертори використовуються для перенаправлення робочої рідини від двох входів до двох виходів, забезпечуючи ефективне управління гідравлічними потоками. Таке обладнання ідеально підходить для керування приводами подвійної дії або реверсування обертання гідромоторів.
Функціональні можливості
Керування здійснюється вручну — за допомогою важеля, який має чотири фіксовані положення. Це дає змогу вибірково подавати потік у потрібному напрямку, забезпечуючи гнучкість у роботі гідросистеми.
Варіанти виконання
-
З відкритим центром — дозволяє безперешкодну циркуляцію рідини в нейтральному положенні.
-
З закритим центром — повністю блокує потік при нейтральній позиції важеля.
Це дає змогу підібрати оптимальну конфігурацію залежно від умов експлуатації та типу обладнання.
Сфера використання
Чотирьохходові дивертори широко застосовуються в:
-
сільськогосподарській техніці,
-
будівельних машинах,
-
промислових механізмах,
-
системах, де потрібне реверсивне керування гідродвигунами або двосторонніми циліндрами.
Приєднувальні розміри
| Різьба | Прохідна здатність л/хв | L | L1 | L2 | L3 | L4 | ØG | H |
| G3/8″ | 35 л/хв | 76 | 140 | 76 | 26 | 54 | 8,5 | 72 |
| G1/2″ | 60 л/хв | 88 | 145 | 88 | 30 | 64 | 8,5 | 82 |
| G 3/4″ | 100 л/хв | 95 | 180 | 95 | 32 | 74 | 8,5 | 90 |
